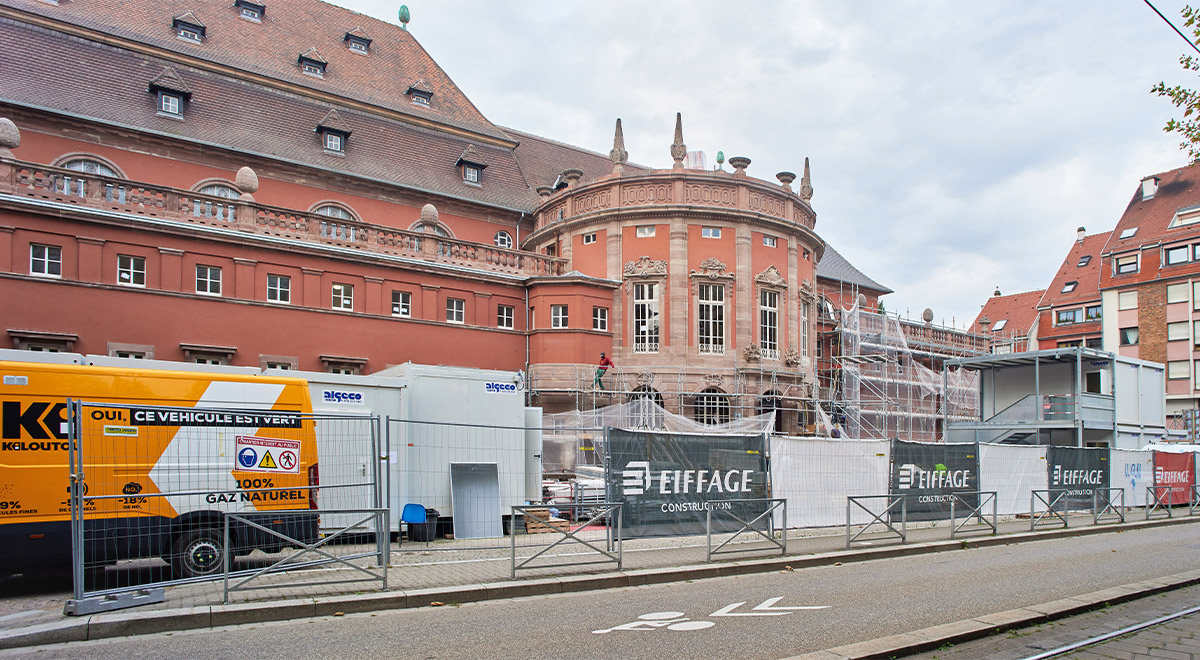

Réhabilitation des Bains Municipaux de Strasbourg
La gamme de raccords et robinetterie en PVC-U conçue par Aliaxis a été sélectionnée pour équiper les nouvelles installations de traitement et de gestion des eaux des bassins.
6 549 m2
de surface
7
bassins
250
vannes installées
Rénovation des Bains municipaux de Strasbourg : les produits Aliaxis retenus
Monument emblématique et historique de la Neustadt, les Bains municipaux de Strasbourg sont au cœur d’une opération de rénovation de grande ampleur. La remise à neuf de ce bijou architectural, conduite par la SPL Deux-Rives en partenariat avec le Groupe Eiffage Construction, inclut notamment la rénovation des installations de traitement et de gestion de l’eau, afin de permettre d’optimiser la performance d’exploitation des bassins. La gamme de raccords et robinetterie en PVC-U conçue par Aliaxis a été sélectionnée pour équiper les nouvelles installations.
Le projet des Bains municipaux de Strasbourg
Inaugurés en 1908 et classés aux Monuments Historiques depuis fin 2017, les Bains municipaux de Strasbourg font actuellement l’objet d’un chantier vaste et complexe.
En effet, depuis 2018, ce joyau de l’Art Nouveau se transforme en complexe aquatique ultra moderne, tout en conservant son âme et son architecture unique.
En plus de nouveaux bassins, dont un bassin de plein air accessible toute l’année, l’établissement réunira un spa, une tisanerie et un espace sport-santé et diététique en lieu et place de l’actuelle chaufferie.
Les enjeux de ce projet étaient multiples : mener une restauration respectueuse de ce patrimoine, adapter l’établissement aux normes et usages contemporains, assurer la continuité d’accès à une diversité de publics, permettre une exploitation plus économe en énergie et en ressources naturelles, notamment pour l’eau des bassins.
Pour répondre à ces enjeux, la Ville de Strasbourg a missionné l’entreprise SPL Deux-Rives pour piloter l’opération, dont le coût total s’élève à 40,22 millions d’euros. Les travaux de réhabilitation ont été confiés à l’entreprise générale EIFFAGE Construction Alsace. Dans le cadre de cette rénovation, les parties prenantes ont sélectionné Aliaxis comme fournisseur de vannes et de capteurs de débit électromagnétiques.
Les produits en PVC-U Aliaxis utilisés pour équiper le nouveau réseau d’eau
La rénovation des Bains municipaux de Strasbourg avait notamment pour objectif d’améliorer la performance énergétique du bâtiment, mais également environnementale pour l’exploitation des bassins, très consommateurs en eau et en énergie.
Grâce aux nouveaux équipements mis en place, la consommation d’eau va diminuer de 82 %, passant d’environ 850 litres d’eau par baigneur à moins de 150 litres grâce à des taux de renouvellement adaptés et des vidanges optimisées pour réduire les volumes d’eau consommés.
Le traitement des eaux et la gestion des fluides sont des éléments sensibles et essentiels au bon fonctionnement des piscines publiques, qui doivent répondre à des contraintes sanitaires et à des enjeux environnementaux importants.
Spécialiste des matériaux de synthèse dédiés aux transferts de fluides, Aliaxis développe et fabrique des produits innovants et de haute qualité pour les piscines publiques et les centres aquatiques.
Reconnue pour sa haute qualité, sa fiabilité et sa durabilité, la gamme de raccords et robinetterie en PVC-U conçue par Aliaxis a donc tout naturellement été choisie pour offrir une solution performante aux nouvelles installations de ce bâtiment historique.
Le chantier : chiffres clés
- Objet du marché : réhabilitation du site historique des Bains municipaux de Strasbourg
- Superficie du projet : 6 549 m²
- Domaine d’application : Industrie - piscine municipale - traitement d’eau
- Type de chantier : Industrie - Réhabilitation du site historique des Bains de Strasbourg
- Adresse : 10 Bd de la Victoire, 67000 Strasbourg
- Livraison des travaux : Novembre 2021
- Nombre de bassins : 7
- Produits posés : vannes à papillon à commande manuelle, vannes à commande électrique, vannes à boisseau sphérique, capteurs de débit électromagnétiques monodirectionnels
Intervenants
- Maître d’ouvrage : SPL Deux-Rives
- Maître d’œuvre : Katene (BE)/TNA Architectes (archi)
- Installateur : Hervé Thermique
- Intervenant Aliaxis : Fouade Karbal, Responsable Régional des Ventes – Prescription/Région Grand-Est – Division Industrie
Les solutions Aliaxis mises en œuvre
Vannes et capteur de débit en PVC-U
L’ensemble de ces produits sont fabriqués en polychlorure de vinyle non plastifié (PVC-U) : un thermoplastique spécialement conçu pour le transport de fluides dans l’industrie et le traitement de l’eau, qui répond à un grand nombre d’applications.
Les avantages de cette gamme sont multiples :
- Assemblage simple, rapide et fiable par soudure à froid
- Résistance chimique, inerte au contact de la plupart des bases organiques, des acides, des solutions salines
- Durabilité
- Résistance mécanique aux chocs et aux sollicitations par pression alternée améliorée par une formulation spécifique
- Légèreté
- Grande liberté de conception grâce à son étendue de gamme
- Fabrication selon les Normes EN ISO 1452 et EN ISO 15493
- Marque de qualité NF 055
Afin de garantir une eau de qualité dans les bassins, en plus de capteurs de débit électromagnétiques monodirectionnels FLS, 4 solutions techniques Aliaxis, hautement qualitatives et fiables, toutes certifiées par une ACS, ont été mises en œuvre :
La vanne à papillon à commande manuelle FX
Caractéristiques et avantages :
- Vanne d’arrêt et de régulation
- Du d16 au d200
- Raccordement entre brides
- Corps et disque PVC
- Axe en acier inoxydable
- Poignée ergonomique en HiPVC
- Système d’étiquetage personnalisable en option
- Manchette EPDM interchangeable
- Certification ACS
La vanne à papillon à commande manuelle FK
Caractéristiques et avantages :
- Vanne centrique bidirectionnelle
- Du d50 au d400
- Raccordement entre brides
- Corps de vanne en PP-GR résistant aux UV, complètement isolé du liquide
- Tige en acier inoxydable complètement isolée du liquide
- Poignée ergonomique en Hi PVC
- Dispositif de blocage/déblocage offrant une manœuvre rapide et graduée permettant un réglage sur 10 positions
- Inserts de centrage des oreilles
- Joints EPDM ou FPM
- Certification ACS
La vanne à boisseau sphérique VEE Easyfit
Caractéristiques et avantages :
- Méthode d’installation perfectionnée pour une exploitation durable et sans incident
- Serrage aisé et sûr des écrous union de la vanne
- Desserrage sans contrainte excessive sur les filets de la vanne et les raccords de la conduite
- Mécanisme de réglage directement incorporé dans la poignée Easyfit, qui permet d’effectuer les opérations de maintenance facilement, même dans les espaces réduits avec accès limité à la vanne.
VALPES, Motorisation électrique
Pour vannes VKD, TKD et FK
Caractéristiques et avantages :
- Large gamme pour s’adapter à tous les couples de manœuvre (10Nm à 100Nm)
- Facteur de marche : 50%
- Résistance anti-condensation
- Etanchéité IP66
- Pilotage on-off ou 3 points modulants
- 4 contacts fin de course 5A réglables
- Commande manuelle de secours
- Indicateur visuel modulable
Le capteur de débit électromagnétique monodirectionnel FLS
Caractéristiques et avantages :
- Compteur de débit sans pièces mécaniques mobiles
- Du DN 15 au DN 600.
- Mesure les liquides chargés
- Conception spécifique et innovante permettant une mesure précise du débit sur une large plage dynamique
