Raccords électrosoudables de sécurité Frialen
Raccords en PE 100 d 20 à 1200 mm PN 10 à PN 25
Une conception unique tournée vers la performance et la sécurité
Les performances de Frialen® s’appuient sur :
- Une résistance de soudage à spires affleurantes, garantissant :
- Un meilleur transfert de l’énergie de soudage.
- Une zone de fusion de matière symétrique.
- L’élimination des interférences du film oxydé.
- Une zone de fusion extra-longue pour une plus grande résistance mécanique de la soudure.
- Une plus grande profondeur d’insertion afin d’assurer :
- Une tolérance angulaire plus élevée sans dommage pour la durabilité de l’assemblage.
- Une atténuation des précontraintes de mise en position.
- Une pression de soudage plus homogène.
En outre, à compter du d 400 mm, le préchauffage des raccords et leur renforcement mécanique permettent de compenser efficacement les défauts potentiels des tubes de grand diamètre.
L’opération de soudage est réalisée à l’aide d’un automate de soudage Friamat® piloté par la lecture optique du code-barres figurant sur chaque raccord Frialen®. Cette procédure permet en toute sécurité un gain de temps/homme d’un facteur 3 par rapport au soudage bout à bout.
Les raccords de sécurité Frialen® sont fabriqués dans notre usine de Mannheim (Allemagne) certifiée ISO 9001 et ISO 14001.
La conception des raccords et des moules d’injection fait appel à des outils de CFAO dédiés. Les raccords sont injectés, usinés puis équipés de la résistance de soudage sur des lignes entièrement automatisées.
Chaque gamme de produit et chaque plage de dimensions fait l’objet d’une certification propre. La qualité des produits Friatec est garantie par un procesus de suivi drastique, depuis la matière première au produit fini, dont la traçablité est assuré par un code-barres unique apposé sur chaque raccord sous celui de soudage.
Avantages des raccords électrosoudables de sécurité Frialen
- Résistance de soudage à spires affleurantes.
- Zones de fusion extralongues.
- Profondeur d’insertion importante.
- Pré-chauffage à partir du d 400 mm.
- Gamme complète d 20 à 1200 mm.
Une gamme large
Conforme aux normes NF EN 1555-3 et NF EN 12201-3, Frialen® présente le plus large choix de pièces du marché : manchons droits, réductions, coudes, tés, adaptateurs, collets-brides, selles de branchement, de réparation et d’obturation, bouchons, robinets, pièces de prise en charge, etc.
Détails techniques
Polyéthylène électrosoudé : un système complet PEHD pour une eau potable sûre et durable
Découvrez en images l’ensemble de nos solutions dédiées à fournir un système d’adduction d’eau potable étanche et durable sans changements de matériaux.

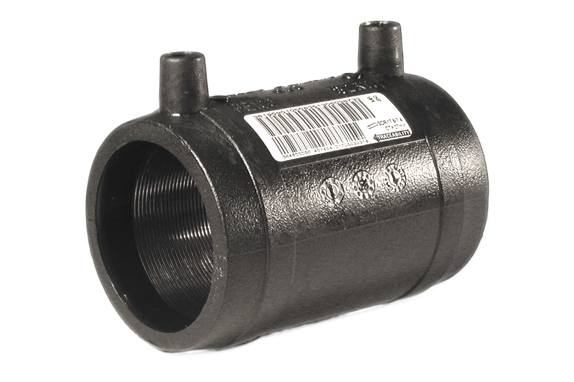

Raccords de sécurité électrosoudables
pour tubes et raccords lisses SDR 11 à SDR 17. PN 16.

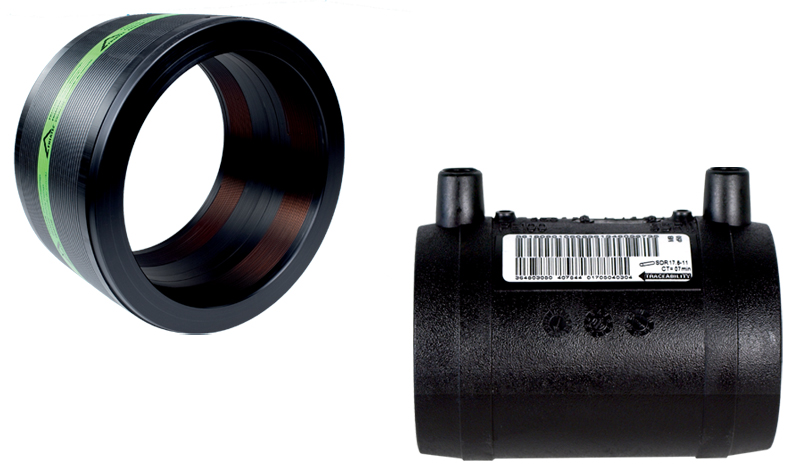

- Manchons avec butée amovible 20 - 160 mm
- Manchons sans butée 63 - 1200 mm
- Bouchons 20 - 225 mm
- Coudes à 90° 25 - 225 mm
- Coudes à 45° 32 - 225 mm
- Tés égaux 25 - 225 mm
- Tés réduits 32 x 25 - 63 x 50 mm
- réductions 32 x 25 - 160 x 110 mm
- Selles de dérivation à bout lisse 63 x 32 - 225 x 125 mm
- Selles de dérivation taraudées 90 x M40x3 - 250 x M50x3 mm
- Selles d’obturation et de réparation 90 - 225 mm
Raccords lisses
SDR 11 PN 16 embouts longs pour raccords électrosoudables.
- Coudes à 90° 20 - 630 mm
- Coudes à 45° 20 - 630 mm
- Tés égaux 20 - 630 mm
- Tés réduits 63 x 32 - 630 x 500 mm
- réductions 25 x 20 - 400 x 355 mm
- Collets 20 - 400 mm
- Brides PP âme acier DN 15 - DN 600
- Collets-brides anti-fl uage d 25/DN 20 - d 355/DN 350

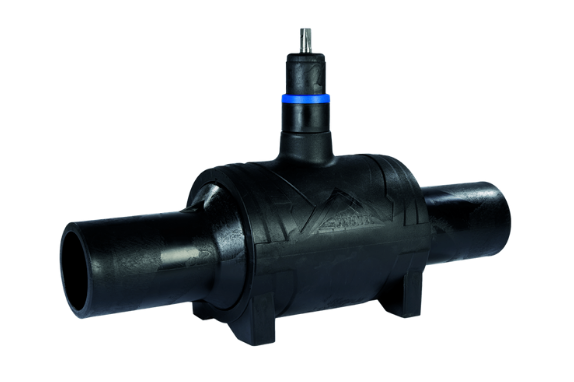

Vanne de sectionnement FRIALOC®
Pour des réseaux d’eau intégralement en PEHD
- d 90 à d 250 mm (DN 80 à DN 150)
- Pression de service : 16 bar à 20 °C (eau)
- Corps en PE 100
- Opercules en PA avec joints EPDM surmoulés
- Manœuvre par volant ou carré de 14 ou 30 mm
- Fermeture horaire ou antihoraire

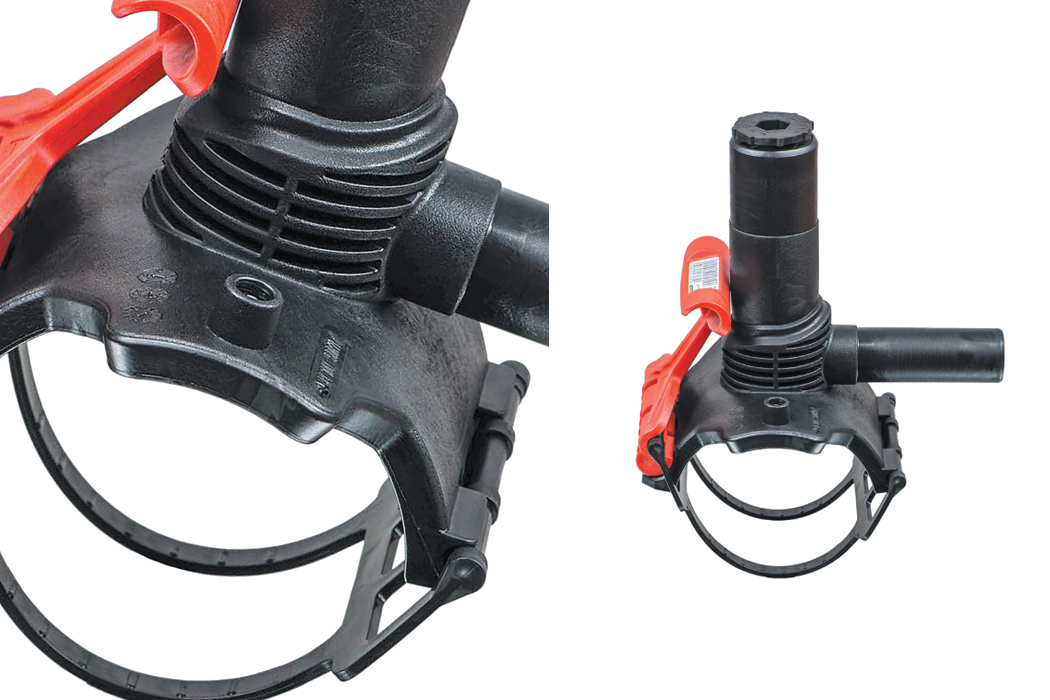

Vanne de branchement multi-tours DAV RED SNAP
- Vanne de branchement multi-tours disponible avec fermeture horaire et anti-horaire avec collier électrosoudable intégré.
- Poignée de positionnement et de verrouillage rapide RED SNAP sans boulon.
- Pression de service : (eau 16 bar, gaz 10 bar). Pour tubes SDR11 à SDR17,6.
- Module livré en kit avec un manchon droit MB/UB ou manchon réduit MR. Carré de 30x30
Solutions durables pour le cycle de l’eau
Depuis le stockage jusqu’au rejet, en passant par le traitement, le stockage, la distribution et la collecte après usage.
