Système électrosoudable FRIAFIT®
Raccords électrosoudables pour les eaux usées en PE100
La gamme FRIAFIT® dispose de caractéristiques techniques uniques pour la réalisation de réseaux d’assainissement gravitaire en PE.
Adaptée à la collecte des eaux usées, la technologie d’électrosoudage FRIAFIT® est la solution la plus sûre et la plus durable pour tout nouveau branchement ou en réhabilitation de canalisations d’eaux usées.
Les contraintes naturelles dans les réseaux d’assainissement
Après la loi Grenelle II de 2010, les collectivités territoriales doivent renforcer depuis 2016 leur PLU (Plan Local d’Urbanisme) par un PCAET (Plan Climat-Air-Energie Territorial), devant établir le diagnostic des réseaux d’énergie et considérer de plus en plus la vulnérabilité du territoire face aux changements climatiques.
Les coudes, manchons de raccordement ou traversées de parois proposés par Aliaxis représentent de véritables solutions limitant les impacts des solutions de branchements dans la réhabilitation de réseaux d’assainissement collectif :
- Absence de drainage des eaux de surface ou de nappe affleurante.
- Branchements étanches aux remontées de nappe ou aux risques d’inondation dans la zone concernée.
- Limitation des ruptures de pente trop importantes.
- Une connexion continue jusqu’aux stations de traitement.
La gamme FRIAFIT® lancée en 1993 a été conçue spécifiquement pour la réalisation de réseaux d’assainissement gravitaire en PE homogènes, sûrs et durables.
Aliaxis associe les caractéristiques techniques du polyéthylène au système d’électrosoudage pour garantir la performance et la sécurité des réseaux d’eaux usées :
- La connexion est facilitée, avec des conduites d’évacuation en grès, PVC et tout tube PEHD transportant des eaux usées et eaux vannes.
- Gamme certifiée conforme NF EN 12201.
- L’absence de joint obtenue par l’assemblage par électrosoudage empêche l’infiltration des racines.
- Un meilleur transfert de l’énergie de soudage grâce à la résistance de soudage à spires affleurantes est garanti par :
- La symétrie de la zone de fusion de matière.
- L’élimination des interférences du film oxydé.
- Une zone de fusion extra-longue pour une plus grande résistance mécanique de la soudure :
- La garantie d’un déboîtement impossible.
- La sécurité de résister aux mouvements de terrain.
- Une plus grande profondeur d’insertion afin d’assurer :
- Une tolérance angulaire plus élevée sans dommage pour la durabilité de l’assemblage.
- Une atténuation des précontraintes de mise en position.
- Une pression de soudage plus homogène.
De plus, à compter du d 560 mm, le préchauffage des raccords et leur renforcement mécanique permettent de compenser efficacement les défauts potentiels des tubes de grand diamètre.

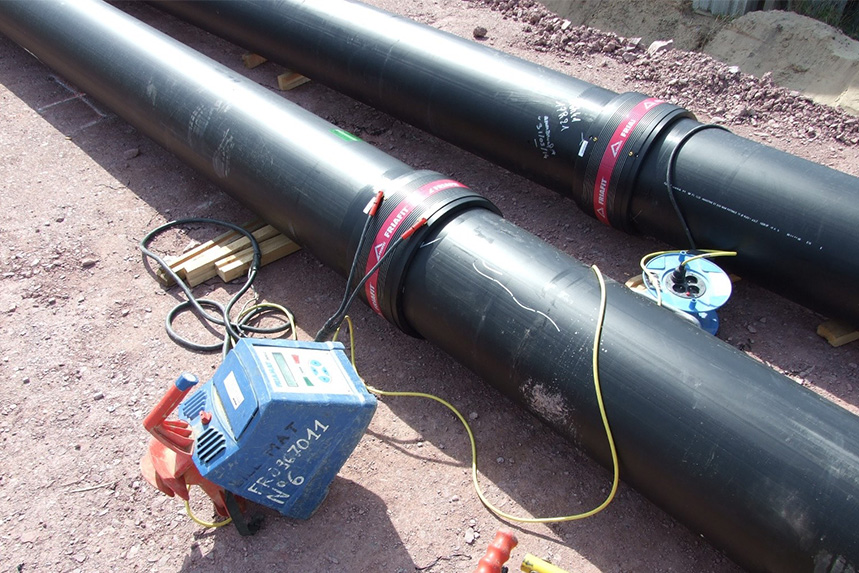

L’opération de soudage est réalisée à l’aide d’un automate de soudage Friamat®, piloté par la lecture optique du code-barres figurant sur chaque raccord FRIAFIT®. Cette procédure permet en toute sécurité un gain de temps/homme d’un facteur 3 par rapport au soudage bout à bout.
Les raccords de sécurité FRIAFIT® sont fabriqués dans notre usine de Mannheim (Allemagne) certifiée ISO 9001 et ISO 14001.
La conception des raccords et des moules d’injection fait appel à des outils de CFAO dédiés. Les raccords sont injectés, usinés puis équipés de la résistance de soudage sur des lignes entièrement automatisées.
Chaque gamme de produit et chaque plage de dimensions fait l’objet d’une certification propre. La qualité des produits est garantie par un processus de suivi drastique, depuis la matière première au produit fini, dont la traçabilité est assurée par un code-barres unique apposé sur chaque raccord sous celui de soudage.
Système FriaFit® pour les réseaux d’assainissement
La gamme de raccords FRIAFIT® dispose de caractéristiques techniques uniques pour la réalisation de réseaux d’assainissement gravitaire en PE homogènes.
La technologie d’électrosoudage FRIAFIT® est celle qui permet la réalisation de collecte des eaux usées la plus sûre et la plus durable.
- Absence de joint : empêche l’infiltration des racines.
- Déboîtement impossible et convient aux mouvements de terrain grâce aux zones de soudure extra larges supérieures à la norme pour une plus grande résistance mécanique.
- Spires affleurantes pour un meilleur transfert de l’énergie de soudage.
- Facilite la connexion avec des conduites d’évacuation en grès, PVC et tout tube PEHD transportant des eaux usées et eaux vannes.
- Conforme à la norme EN ISO 9001 : 2008.

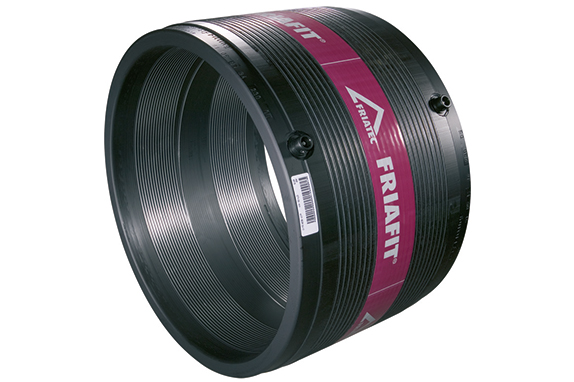

Manchon AM
Caractéristiques
- Du d 160 mm au d 630 mm. Autres dimensions : nous consulter.
- Pour tubes allant du SDR 17 au SDR 33 selon diamètre.
- Conforme à la NF EN 12201.

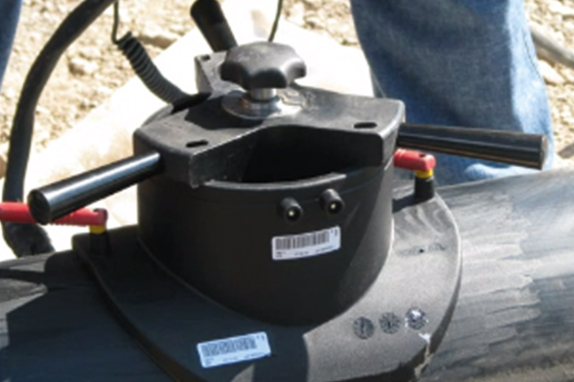

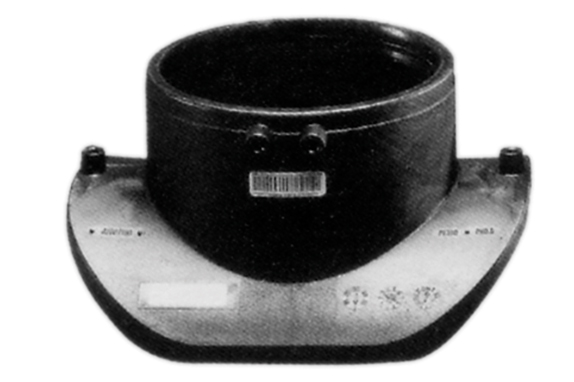

Selle de raccordement ASA-TL
Caractéristiques
- Du d 200 mm au d 630 mm.
Pièces de transition UKG
Caractéristiques
- d 160 mm.
- Pour tubes PEHD, PVC ou PP allant du SDR 17 au SDR 33.
