Instrumentation - Débitmètres à ludion FS/FC

Sorry, your browser does not support inline SVG.

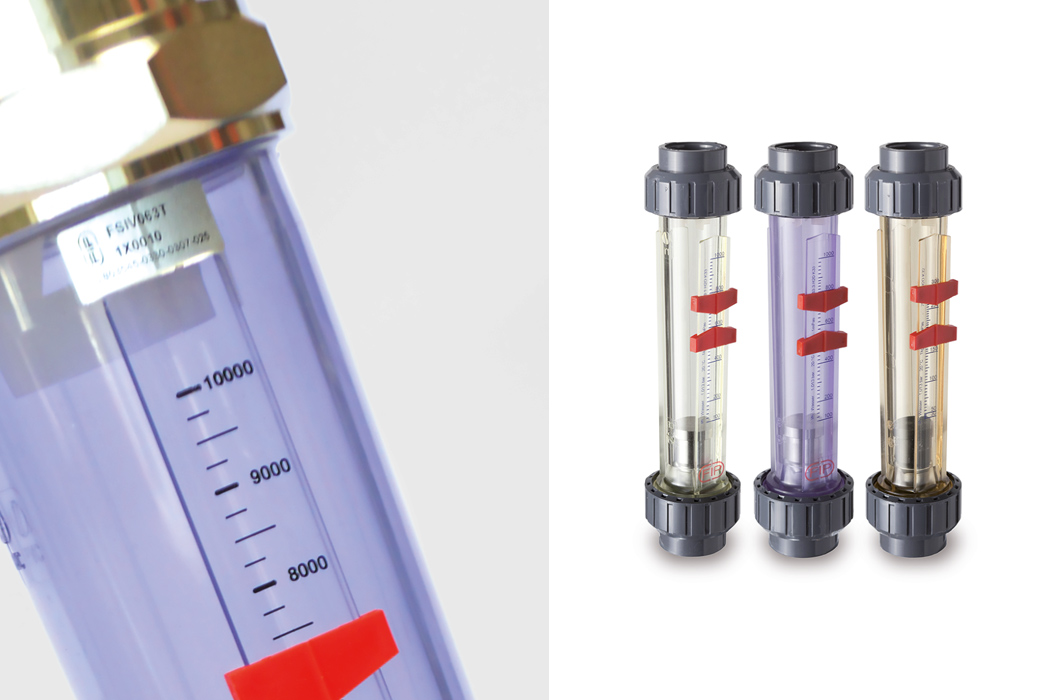

La mesure de débit polyvalente, fiable et rapide

Notre gamme se décline suivant le fluide de référence (eau, soude, acide chlorhydrique ou air) avec des échelles de mesure en l/h ou Nm3/h.

D’autres unités sont disponibles sur demande (l/m, m3/h, %, etc.) pour s’adapter à tout fluide translucide, liquide ou gazeux, inerte ou corrosif, compatible avec les matériaux retenus (corps, ludion et embouts).

ludion

Avantages de la solution Débitmètres à ludion FS/FC

  • Un large choix d’échelles de mesure.
  • Un large choix de raccordements.
  • 8 diamètres et 5 longueurs différentes (standard, interchangeables).
  • 3 matériaux possibles pour le corps.
  • Des ludions en polypropylène ou acier inoxydable.
  • Une maintenance réduite.
  • Echelle de mesure spécifique en option
  • Micro-contacts pour détection de seuils en option

FIP

Caractéristiques techniques

Données techniques

  • Plage de mesure : 1,5 l/h - 50 000 l/h (fluide liquide uniquement).
  • Fluides standard : eau, HCl à 30 %, NaOH à 30 %, NaOH à 50 % et air.
  • Matériau du corps : PVC-U transparent, Trogamid et Polysulfon.
  • Ludion : PP rouge ou Inox 316 pour liquides, PP rouge pour air.
  • Sur demande, ludion aimanté pour micro-contact.

Classe de précision

  • Type FS : Classe 2,5 suivant VDI/VDE 3513 feuillet 2.
  • Type FC : Classe 4 suivant VDI/ VDE 3513 feuillet 2.

Pression de service maximale pour de l'eau*

  • Trogamid : 10 bar à 50 °C.
  • PVC-U transparent : 10 bar à 25 °C - 1.5 bar à 60 °C.
  • Polysulfon : 10 bar à 70 °C - 6 bar à 100 °C.



* La pression et la température de service dépendent également du type de connexion choisi (profil et matériau). Reportez-vous aux courbes figurant dans la documentation technique.

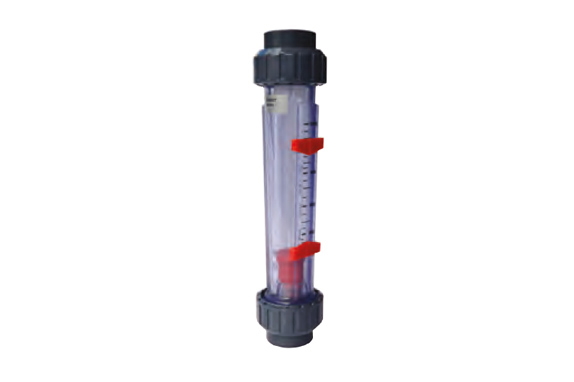

Débitmètre à ludion FSIV

Les débitmètres à ludion présentent un corps transparent à section variable qui permet d’indiquer le débit suivant la position verticale du ludion.

Le corps est gradué suivant la plage de débit choisie (usuellement sur une plage ouvrant un rapport 1 à 10) et la lecture se fait au niveau de la face supérieure du ludion.

Documentation technique
Débitmètre à ludion FSIV

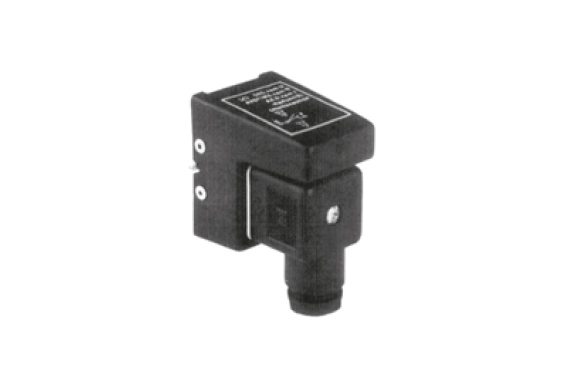

Micro-contact

Micro-contact

Micro-contact pour débit Maximum ou Minimum.

Documentation technique
