Caniveaux hydrauliques Connecto® Invisible

Sorry, your browser does not support inline SVG.

Un concept unique de caniveau invisible

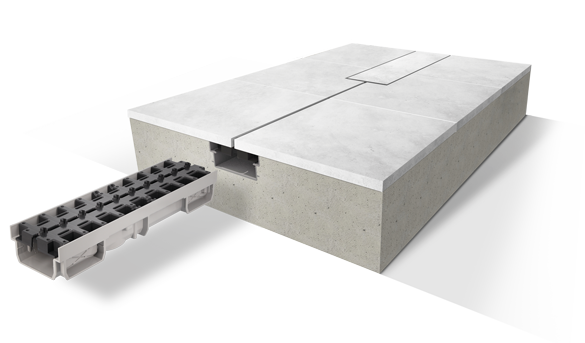

Breveté par Nicoll, le caniveau hydraulique Connecto® Invisible est un concept innovant : la grille vient se positionner sur le revêtement du sol (dalles ou carrelage) et le caniveau, se dissimuler dans son environnement pour devenir parfaitement invisible.

Le concept unique de Connecto® Invisible est la première solution sur le marché qui permette une évacuation optimale des eaux de ruissellement des espaces extérieurs (jardins, parcs, piscines, hôtels de plein air, équipements sportifs...) tout en préservant 100 % de leurs qualités esthétiques.

Connecto

Fonction

Permet l’évacuation des eaux de ruissellement. Conforme à la norme NF EN 1433 , il peut être mis en œuvre dans les zones de circulation de Groupe 1 Classe A15 (piétons). Lorsqu’il est utilisé pour un aménagement à l’intérieur des bâtiments ou à proximité immédiate (1 m), sa grille est conforme à la Classe L15 (véhicules légers) de la NF EN 1253-4.

Il est composé d’ :

  • un corps de caniveau injecté en PVC gris (CAB773), muni d’opercules permettant de réaliser des angles et/ou des piquages à 90° ;
  • une grille à fente réversible en PVC gris anthracite (GDR10AFR). La grille est totalement invisible et compatible avec tous revêtements* (pavé, dallage, carrelage…).

Grâce à ses butées dissimulées, cette solution apporte discrétion et haut niveau d’intégration paysagère.

Cette solution technique assure une double fonction grille à fente et regard d’accès, avec le même produit. Dans le sens recto (butées vers le haut), la grille permet de matérialiser une fente d’avalement une fois le revêtement de sol collé. Dans le sens verso (butées vers le bas), elle représente une trappe d’accès amovible pour l’entretien.

Accessoires

Le raccordement au réseau peut être réalisé grâce aux accessoires en PVC : fond/naissance d’extrémité ou latéral Ø 40 - NAH773 piquage pour sortie verticale Ø 100 - STCAN piquage pour sortie verticale Ø 110 - SVCAN NB : Pour les applications nécessitant une sortie siphonnée, réalisation possible en pièce spéciale – Nous consulter. Pour la manutention en configuration regard, 2 logements d’écrou sont prévus au verso de la grille (écrou M8 inox non fourni)


Nicoll
france

Caractéristiques techniques

Mise en oeuvre

  • X ≥ 50 mm ; L ≥ 230 mm
  • Z ≥ 50 mm ; 0 ≤ Y ≤ 65 mm ; y ≤ 65 mm


Caractéristiques

  • Classe de résistance : A15 - EN 1433 et L15 – EN1253-4
  • Brevet déposé
  • Longueur utile : 0,5 m
  • Largeur utile : 98 mm
  • Profondeur utile : 34 mm
  • Type de grille : à fente invisible/réversible (regard)
  • Dimension de la fente : 8 mm
  • Hauteur de butée : 8 mm Poids : 1,06 kg/0,5 ml (corps = 566 g grille = 495 g)
  • Matière : PVC recyclé
  • Surface d’avalement : 54 cm²/ml
