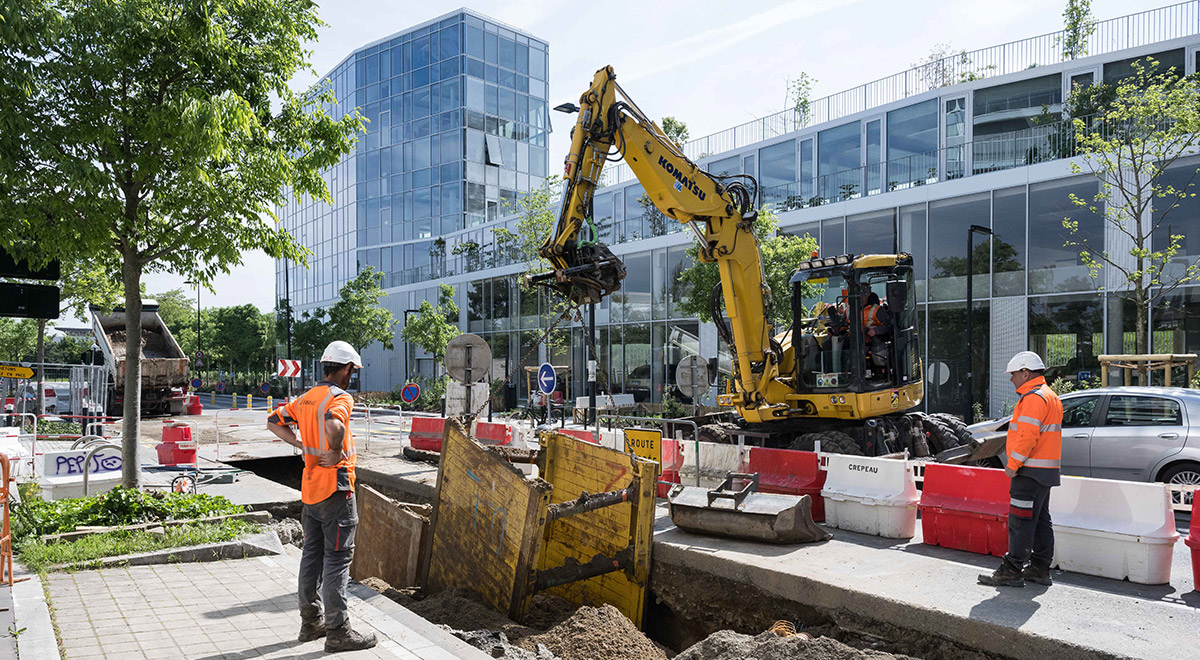

PARVIS SUD - GARE DE NANTES
Les solutions Aliaxis en PEHD électrosoudables ont été préconisées dans le cadre de la création du réseau d’assainissement du futur parvis sud de la gare de Nantes, pour la collecte des eaux usées industrielles.
3550 m2
de superficie
700 ml
de réseau
1 solution complète
100% PEHD
Un projet pharaonique :
11.6 millions de voyageurs transitent chaque année par la gare de Nantes, à l’horizon 2030 ils devraient être 124 millions. L’espace était souvent saturé compte tenu de l’étroitesse du lieu, c’est pourquoi 124 millions d’euros d’investissement (en partie financés par la région Pays de la Loire) sont nécessaires pour pouvoir accueillir les usagers dans un environnement confortable et sécuritaire.
Ce chantier débuté en 2017, devrait s’achever au cours de l’année 2024, avec la création d’une gare routière mais aussi d’un parking à vélo couvrant 2 000 stationnements.
La 6ème gare ferroviaire française continue sa transformation
Après l’inauguration du parvis nord en 2019, le chantier se poursuit sur 3 550 m2 côté sud, avec pour objectif d’offrir aux visiteurs une large place paysagère qui desservira le futur pôle d’échange multimodal. La gare mezzanine du parvis nord débouchera sur l’esplanade sud et facilitera ainsi la circulation des usagers ; riverains et promeneurs, professionnels du quartier et voyageurs ou encore, chauffeurs de taxi et de bus …
Pour le réseau d’assainissement collectif du projet, le système complet en PEHD électrosoudable Aliaxis a été préconisé. Cette solution non-corrosive et étanche est particulièrement adaptée sur ce chantier où l’évacuation des eaux usées domestiques ne doit pas perturber l’environnement naturel.
Le chantier : intervenants et chiffres clés :
- Objet du marché : Création d’un réseau d’assainissement des eaux usées industrielles
- Domaine d’application : Infrastructure – eaux usées
- Adresse : EUROGARE, Boulevard de Berlin, 44 000 NANTES
- Superficie du projet : 3 550 m2
- Maitre d’ouvrage : NANTES METROPOLE
- Maitre d’œuvre : OCEANIS INGENIERIE
- Installateur : DLE OUEST LA CHAPELLE SUR ERDRE (Groupe EIFFAGE)
- Livraison des travaux : septembre 2023
- Produits posés : tube Friapipe®, raccord de sécurité Friafit®, selle de dérivation SA-UNI, raccord de jonction Ultragrip, Collet bride monobloc
- Intervenants Aliaxis :
- Gaël BLANCHET : Responsable Régional des Ventes Ouest
- Gilles PEYROL : Spécialiste produits - Assistance technique Chantier & Expertise
Les produits Aliaxis préconisés par DLE OUEST (groupe Eiffage)
Pour un projet qui se veut pérenne, le PEHD s’est imposé pour ses valeurs intrinsèques : sa résistance aux produits chimiques vis-à-vis des effluents, l’absence de joint et sa rigidité annulaire. Le système complet : tube Friapipe® en d 710, raccord électrosoudable Friafit® et selle de dérivation SA-Uni, a donc été proposé et installé pour la création de ce nouveau réseau d’assainissement.
La solution Friapipe® dédiée aux grands diamètres à partir du d 400, possède un atout majeur, l’une des extrémités du tube et le manchon sont assemblés directement à l’usine, ce qui réduit le temps de pose par 2 pour l’installateur. Les raccords de sécurité Friafit® à spires affleurantes permettent une zone de soudage extra longue et une plus grande profondeur d’insertion. Enfin, pour les zones de branchement, la selle de dérivation SA-UNI, résistante à une pression de 16 bars pour l’eau (10 pour le gaz) y a été associée.
Nos équipes techniques ont pu assister l’installateur DLE OUEST, grâce à notre service d’assistance au démarrage chantier ; leur rôle étant de les accompagner sur l’apprentissage des bonnes pratiques et techniques d’assemblage par électrosoudage. Simple, efficace et sécuritaire, l’électrosoudage est réalisé à l’aide de l’automate de soudage Friamat® BlueEco, compatible du d 20 au d 900, et qui permet une cadence de soudage augmentée grâce au refroidissement forcé de la machine robuste, légère et compacte. A partir de l’application FRIAMAT® téléchargeable sur le Google Store ou l’App Store, il est simple de contrôler l’automate grâce à sa connectivité bluetooth qui permet de scanner les codes-barres, enregistrer les soudures et les données chantiers (photos, notices, positions ou remarques).
Aliaxis conçoit et propose toute une gamme d’outillage spécifiquement adaptée pour le PEHD
FRIAPIPE®
Caractéristiques et avantages :
- Du d.250 au d.1200
- Temps de pose réduit de 50%
- Temps de soudage divisé par 2
- Tubes SDR 17 en standard. SDR 26 et SDR 33 disponibles sur demande
- Noir bandes marrons (assainissement sous pression)
- Conditionnement en barres et couronnes
- Tubes et raccords conformes à la norme NF EN 12666.
Selle de dérivation de sécurité électrosoudable pour tubes PEHD grands diamètres
Pour un raccordement en dérivation ou un branchement d'une canalisation sur une conduite PEHD.
Plus performant que dans le cas d'utilisation d'un collier en fonte ou en acier, le soudage de la selle de dérivation permet d'éliminer les risques de fuites :
- Pas de rotation possible du collier en cas de mouvement du terrain.
- Pas de joint entre le collier et le tube.
