Extension de Nausicaà : mise en place d’un système de pompage d’eau de mer
Devenu le plus grand aquarium d’Europe depuis 2018, les solutions Aliaxis ont été choisies pour réaliser une première mondiale : permettre un système de pompage de l’eau de mer depuis la Manche jusqu’au grand bassin de 10 000 m3 grâce à nos solutions de canalisations et de raccords électrosoudables en PEHD, nos systèmes de robinetterie manuelle et pneumatique et nos solutions de débitmétrie.
1 km
de tubes PEHD
+ 500
vannes
130
débitmètres
10 000 m3
grand bassin
Extension de Nausicaà : les solutions Aliaxis au cœur du plus grand aquarium d’Europe

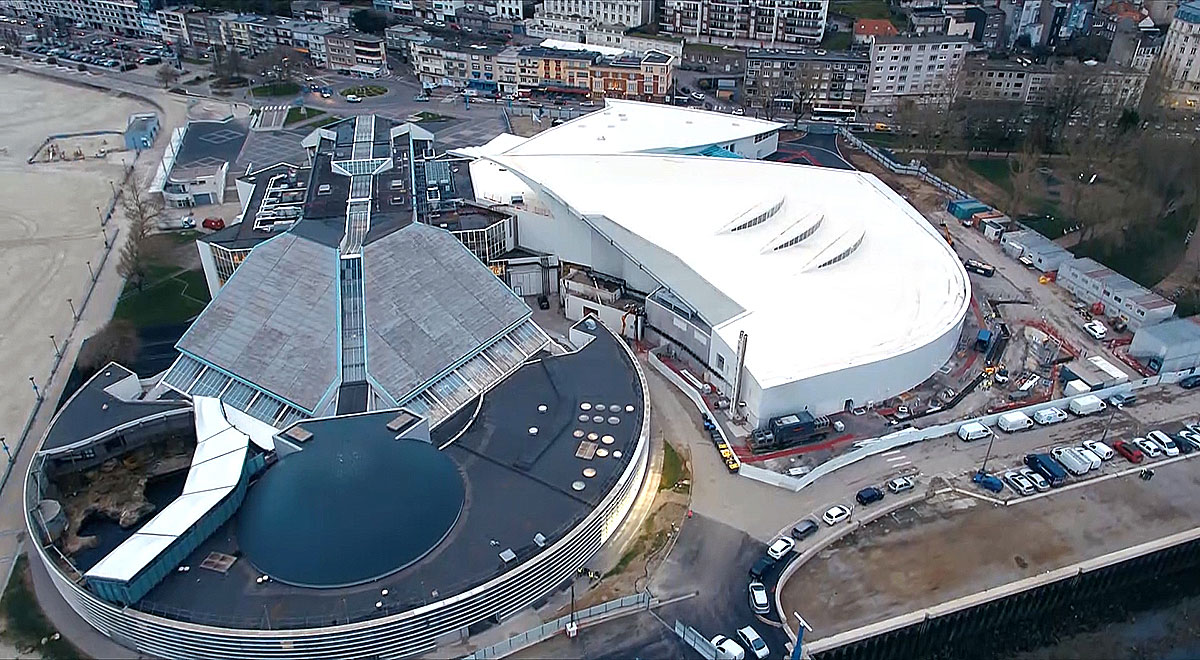

En 2018, Nausicaà et la Communauté d’Agglomération du Boulonnais (Pas-de-Calais, 62) ont vu l’achèvement de 2 ans de travaux pour réaliser une première mondiale : créer l’extension d’un bassin géant pour les espèces marines de haute mer et devenir ainsi le plus grand aquarium d’Europe !
Ce chantier d’envergure a permis de mettre en œuvre une large gamme de solutions Aliaxis innovantes et durables dédiées à l’eau, constituant un réseau homogène, étanche, résistant à la corrosion et s’inscrivant dans une recherche de performance hydraulique pérenne :
- canalisations 100 % PEHD et raccords Frialen® pour transporter l’eau de mer depuis la plage de Boulogne-sur-Mer jusqu’au grand bassin,
- différents systèmes de robinetterie manuelle et pneumatique en PVC-U, représentant plus de 500 vannes assemblées par électrofusion aux tubes PEHD,
- et jusqu’à plus de 100 débitmètres pour vérifier la qualité de l’eau et sa bonne oxygénation, critères essentiels pour la préservation des espèces marines.
Le projet d’extension du Grand Nausicaà
Inauguré le 18 mai 1991 à Boulogne-sur-Mer (Pas-de-Calais), Nausicaá, Centre national de la Mer, est investi depuis ses débuts dans des programmes de recherche et de préservation des espèces, mais également de sensibilisation et de découverte de l'environnement marin auprès du grand public.
Avec plus de 600 000 visiteurs en moyenne par an, Nausicaà s’est agrandi pour proposer une expérience exceptionnelle : créer la nouvelle extension « Voyage en haute mer » avec un aquarium aux dimensions hors normes : 60 m de longueur, 35 m de largeur et sous 8 m de profondeur, pour 10 000 m3 d’eau dédiés aux espèces marines de haute mer, soit l’équivalent de 4 piscines olympiques.
Avant de pouvoir contempler des espèces variées de raies, requins ou bancs de poissons bénéficiant d’un espace adapté à leur envergure souvent impressionnante, de nombreux défis se sont imposés pour garantir un environnement adapté aux animaux marins de haute mer.
S’inspirant de l’environnement autour de l’île de Malpelo située au large de la Colombie, le projet du Grand Nausicaa a nécessité une collaboration étroite entre architecte, maître d’œuvre et ingénieurs dans la conception d’un réseau d’eau inédit.
Le chantier : intervenants et chiffres clés
- Objet du marché : création d’un procédé de pompage d’eau de mer pour alimenter le nouvel aquarium de 10 000 m3
- Domaine d’application : Piscine – Centres aquatiques : traitement de l’eau
- Type de chantier : extension de Nausicaà par la pose souterraine de conduites polyéthylène thermosoudées, de systèmes de robinetterie manuelle et pneumatique, et de solutions de débitmétrie
- Adresse : Boulevard Sainte-Beuve, 62 200 Boulogne-sur-Mer
- Superficie du projet : 1 km de canalisations PEHD
- Livraison des travaux : 2018
- Intervenants Aliaxis : Hervé PRIN, Directeur Commercial Industrie ; Sébastien MICHEL, Responsable Régional des Ventes - Prescription / Région Ouest - Division Insdustrie ; Florian ABGRALL, Responsable Technique
Produits posés :
- Vannes à papillon manuelles FKOV (à poignée) D75 à D160 & FKOV/CR (à volant) D225 à D400
- Vannes à papillon pneumatiques FKOV/CP (+ accessoires) D75 à D315
- Vannes à bille manuelles VKD D16 à D63
- Vannes à bille pneumatiques VKD/CP D16 à D63
- Vannes de régulation manuelles VKR D16 à D63
- Débitmètres à flotteur FS/FC D20 à D75
- Débitmètres électromagnétiques FLS (F6.63)
- Clapets à siège incliné VR et clapets à battant
- Raccords PVC pression FIP
- Tubes PEHD & raccords FRIALEN®
Solutions Aliaxis mises en œuvre
Tubes PEHD
Avec 4 tubes de 250 m chacun, les canalisations en PEHD Aliaxis retenues ont permis de construire un réseau de qualité, fiable et étanche permettant de collecter l’eau de mer depuis la Manche jusqu’au centre de gestion situé à 300 mètres de la Côte d’Opale en créant un réseau de canalisations enterrées sous la plage de Boulogne-sur-Mer.
FRIALEN®
Conforme aux normes NF EN 1555-3 et NF EN 12201-3, la gamme de raccords de sécurité électrosoudables Frialen® a été sélectionnée pour garantir une étanchéité parfaite et assurer la performance hydraulique du grand bassin de 10000 m3.
L’opération de soudage est réalisée à l’aide d’un automate de soudage Friamat®, piloté par la lecture optique du code-barres figurant sur chaque raccord Frialen®.
Cette procédure permet en toute sécurité un gain de temps/homme d’un facteur 3 par rapport au soudage bout à bout.
Vanne à boisseau sphérique VKD DUAL BLOCK®
Caractéristiques principales
- Du d16 au d110
- Raccordement à souder ou à brides
- Poignée ergonomique en HiPVC avec clé amovible pour régler le support de siège
- Système de blocage des écrous union breveté DUAL BLOCK®
- Système SEAT STOP® permettant un micro-réglage des sièges
- Joints EPDM ou FPM
- Support intégré robuste pour l’ancrage de la vanne
- Automatisation simple et rapide grâce au module Power Quick
Vannes à papillon en PVC-U et appareils de débitmétrie
Reconnues pour leur haute qualité, leur fiabilité et leur durabilité, les gammes de systèmes de robinetterie en PVC-U et d’appareils de débitmétrie compatibles conçues par Aliaxis ont tout naturellement été choisies pour offrir une solution performante permettant d’alimenter les 12 bassins filtrants de 50 tonnes chacun, et atteindre l’objectif de filtrer l’eau intégralement 6 fois par jour, dont 1 % du volume repart en Mer après purification.
L’ensemble de ces produits sont fabriqués en polychlorure de vinyle non plastifié (PVC-U) : un thermoplastique spécialement conçu pour le transport de fluides dans l’industrie et le traitement de l’eau, qui répond à un grand nombre d’applications.
Favoriser la qualité de l’eau et sa bonne oxygénation pour le confort des espèces marines est donc au cœur de ce dispositif associant vannes manuelles et pneumatiques, ce qui facilite la commande et apporte une sécurité supplémentaire dans la prévention de risques écologiques.
En effet, l’arrêt peut être commandé pour dévier vers une réserve d’eau de 200 m3, permettant au Grand Bassin de conserver son autonomie pendant plusieurs semaines dans le cas de dangers environnementaux tels que des pollutions maritimes ou des marées noires.
Débitmètres à flotteur FS/FC - Débitmètres électromagnétiques FLS
La mesure de débit peut varier en fonction de vos liquides et applications spécifiques, mais un critère qualité reste toujours valable : obtenir des données sûres et fiables en évitant les interférences électromagnétiques.
Parce que votre process industriel ne doit subir aucune dégradation dans le contrôle et la gestion de fluides liquides, Aliaxis propose une gamme complète vous permettant de mesurer le débit, le pH, la conductivité et le niveau.
En complément, Aliaxis propose également une gamme d‘électrodes de mesure de pH, de niveau, de potentiel RedOx ou de conductivité ainsi de contrôleurs permettant d‘exploiter ce signal, y compris en combinaison avec les capteurs de débit.
