Regards de visite modulaire PE
Regards de visite pour les réseaux d’assainissement gravitaire
Afin de résister aux effluents des réseaux d'assainissement, les regards en polyéthylène (PE) offrent une parfaite étanchéité et une résistance accrue à la corrosion. Résistants à la pression et aux charges contrairement au béton, ils sont rapides et légers à installer. Etanches, durables et recyclables, ils favorisent également l’homogénéité du réseau.
Les regards PE, pour un réseau homogène en milieu sensible

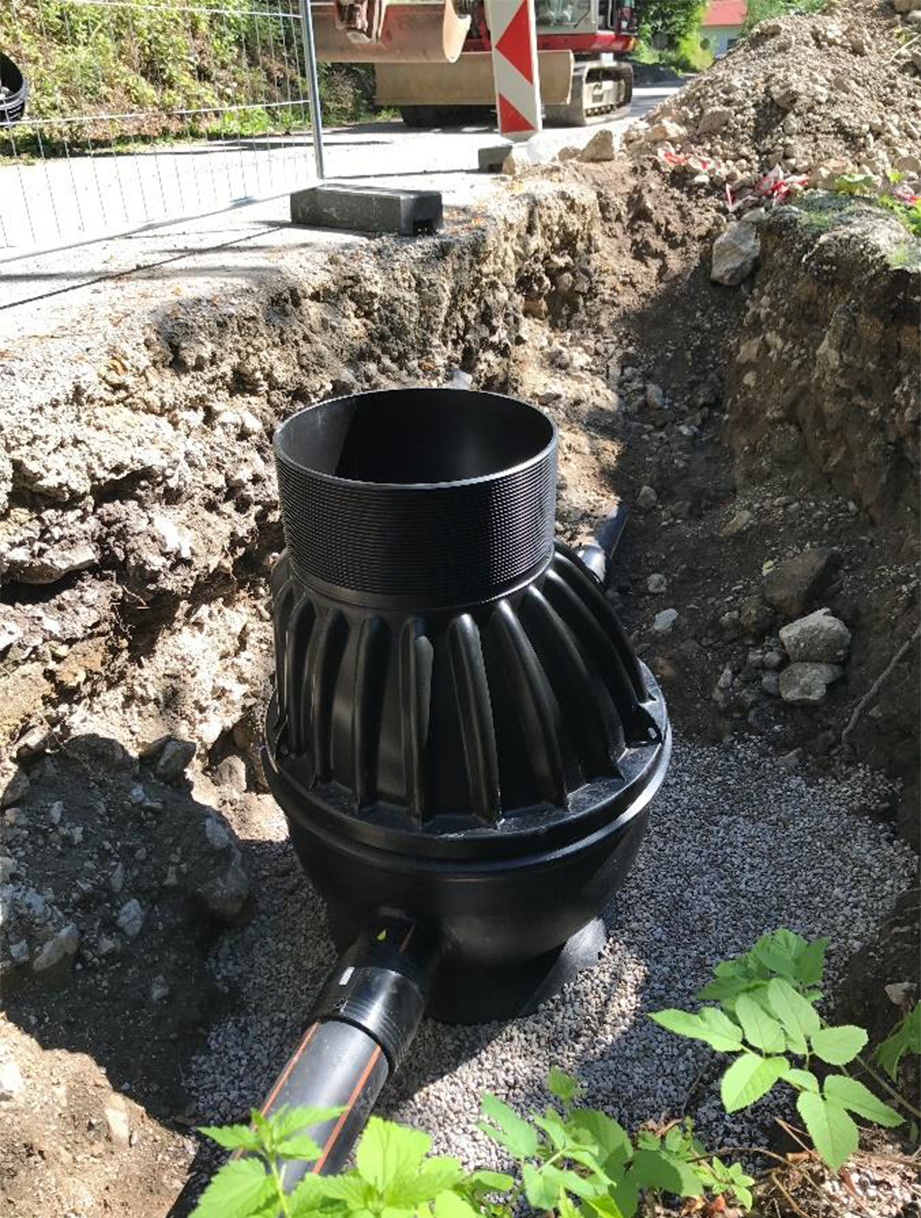

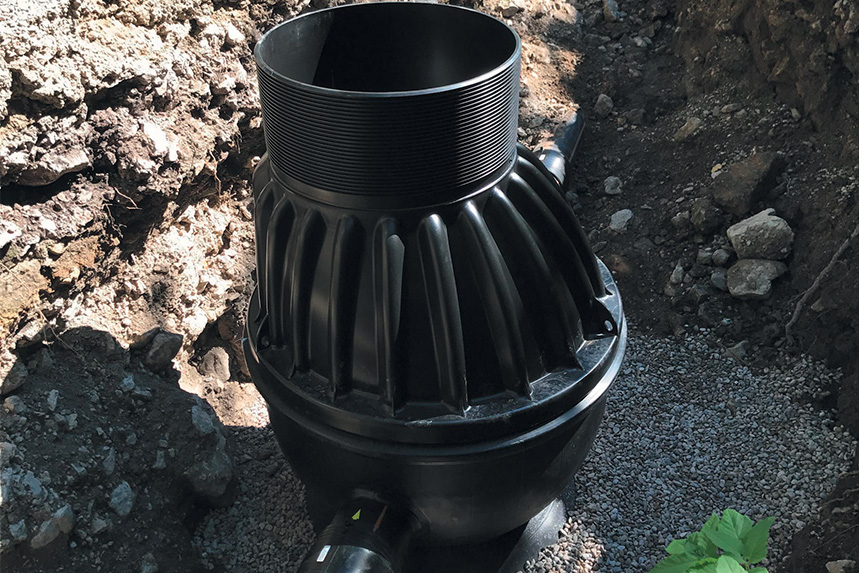

Regards de visite PE
Aliaxis, déjà reconnu pour les solutions de canalisations et raccordement en polyéthylène, complète son offre dédiée aux réseaux d’assainissement avec les regards de visite en PE100 étanches, robustes et durables.
Les regards modulaires PE DN1000 s’adaptent à toutes les configurations d’un réseau d’eaux usées, tout en ne faisant aucun compromis sur la sécurité grâce aux échelles d’inspection intégrées pour faciliter l’accès aux regards de grand diamètre et souvent installés à une profondeur de plus de 3 mètres.
Le transport des eaux usées doit limiter tout risque environnemental afin de préserver la nature des sols. D’après une étude de l’IKT de 2002, près de 50% des regards en béton présentent des défaillances dès leur installation.
Les regards de visite en polyéthylène apportent une solution étanche et plus résistante à la corrosion face à de nombreuses conditions liées aux milieux sensibles :
- La base des regards PE Ø1000 a été testée pour 0,4 bar suivant l'EN 13598-2, permettant de résister en zones inondables ou contre les remontées de nappe phréatique jusqu’à 4 mètres de profondeur.
- La résistance aux effluents chimiques, aux chocs et à une pression interne et externe de 0,4 bar garantit la performance des réseaux d’assainissement tout en empêchant des dégâts éventuels par infiltration dans les sols.
- L’homogénéité des tubes et raccords PEHD grâce aux solutions de raccordement électrosoudables permet d’éliminer le maximum de joints enterrés et de garantir un système insensible à la corrosion.

Applications
Raccordement, entretien et opérations d’inspection des réseaux enterrés d’assainissement gravitaire EU jusqu’à 4 mètres de profondeur.
Une conception conforme à l’EN 13598
Conçus depuis 25 ans, les regards visitables PE DN 1000 ont été soumis à des contrôles qualité rigoureux afin de mesurer leur inertie et leur résistance à la pression. Les regards de visite proposés par Aliaxis sont conçus, fabriqués et testés dans le respect des normes françaises et européennes en vigueur :
- Le fascicule 70-I préconise l’emploi d’un regard visitable tous les 80 m. Une chambre avec tampon amovible et réhausse d’au moins 800 mm de diamètre intérieur est nécessaire pour permettre l’accès par un opérateur lors de procédures de contrôle, critère retenu pour les regards de visite PE DN 1000.
- La norme NF EN ISO 13598-2 aux systèmes de canalisations en plastique pour les branchements et les collecteurs d’assainissement enterrés sous pression, avec des spécifications relatives aux regards et boîtes d’inspection et de branchement.
Les tests permettant de répondre à la NF EN ISO 13598-2 reposent sur les qualités intrinsèques du PE :
- Testé pour 0,4 bar selon l'EN 13598-2
- Etanchéité garantie contre les remontées de nappe phréatique jusqu’à 4 mètres
- Elasticité face aux charges roulantes
- Déflection sous charge verticale sans fissure ni affaissement
Résistance à la pression et aux charges

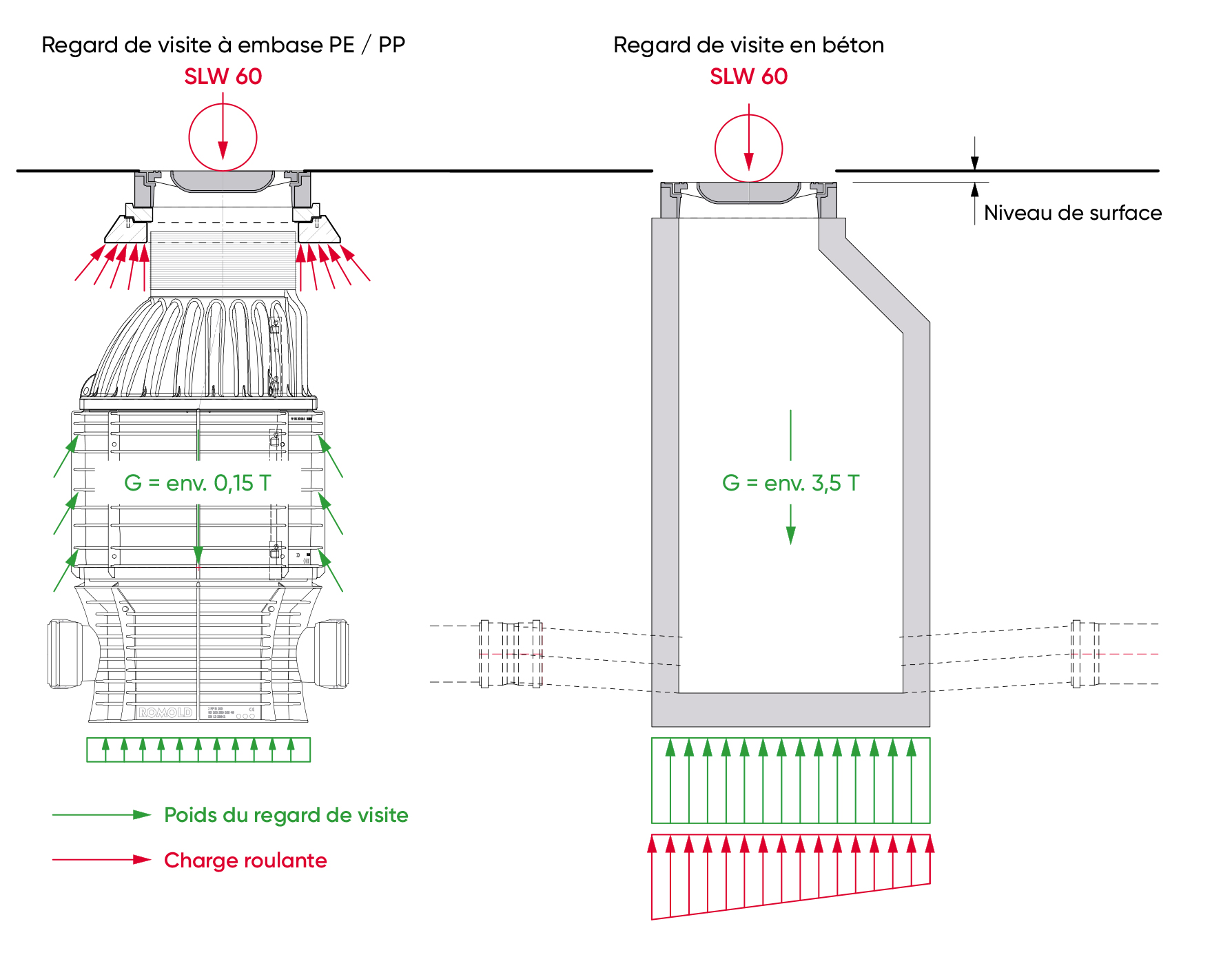

Contrairement au béton où la charge vient se répartir par le haut du regard et se diffuse le long des parois jusqu’en bas du regard, les efforts de surface ne sont pas transmis au regard PE DN 1000 et sont repris par la couronne de répartition (flottante).
Les distances importantes entre les différentes nervures verticales et horizontales permettent une meilleure connexion avec le matériau de remblai et compensent la déflection sous charge verticale.
En effet, les risques sur un système en béton augmentent si le compactage est mal réalisé : risques de fissuration du regard béton, tassement différentiel avec perte de fil d’eau potentiel.
Les regards PE DN 1000 possèdent des nervures horizontales et verticales qui, associées à une bonne qualité de remblaiement et de compactage conformément au fascicule 70-I, permettent une meilleure répartition de charge entre le regard et la dalle de répartition.

Les avantages :
- Rapide et léger à installer
- 20x plus léger que les produits traditionnels en béton sans engin lourd de levage nécessaire.
- Aucun convoi exceptionnel : facilite le transport et réduit les émissions de CO2 de logistique.
- Manutention optimisée et sécurité améliorée pour les opérateurs (module le plus lourd <70 kg).
- Homogénéité du réseau
- Les regards PE à souder permettent de s’intégrer facilement à un système complet tout PEHD : tube, raccords et regards forment un ensemble de qualité par électrosoudage.
- Résistance à l’abrasion
- Résistance chimique au H2S et à la corrosion
- Solution 100% sûre pour résister aux agressions chimiques, les regards à base PE conservent leur aspect lisse pour résister aux émanations de sulfure d’hydrogène (H2S).
- Garantie d’une inspection sans intoxication sévère pour les agents de contrôle des eaux.
- Sécurité chantier : un investissement durable
- Rapidité et facilité de pose pour des coûts opérationnels du chantier réduits.
- Moins de machines et moins de personnel nécessaires.
- Contrôle qualité visuel en cas de défaut de pose : fuite immédiate lors du test d’étanchéité ou ovalisation supérieure au taux maximal de la norme.
- Gain de temps sur les interventions en réduisant le temps nécessaire au test d’étanchéité.
- Étanche, durable et recyclable
- Étanchéité et résistance dans les zones inondables et contre les remontées de nappe phréatique jusqu’à 4 mètres grâce au PEHD, matériau barrière pour les effluents transportés.
- Contribue à diminuer l’impact environnemental des chantiers.
- Flexible et Robuste
- Tous les composants ont été testés pour résister aux chocs, vibrations et à une pression interne et externe de 0,5 bar garantissant la performance des réseaux d’assainissement.
- Résistance aux vibrations, à la poussée d’Archimède et aux contraintes du remblai.
- Sain et performant
- Performance hydraulique garantie de l’écoulement des eaux usées grâce à sa faible rugosité.
- Cunette intégrée en PE de coloris clair pour faciliter l’inspection et l’écoulement des eaux usées.
Composition
Chaque regard est personnalisable en hauteur afin de répondre au mieux à la profondeur nécessaire entre la surface et le fil d’eau.
Sa structure se compose des éléments suivants :
- Un fond plat en PEHD, avec cunette intégrée.
- 2 joints d’étanchéité entre les éléments à assembler.
- Une rehausse et un cône de réduction, dans lesquels des échelons en PPGR (polypropylène chargé fibre de verre) sont intégrés.

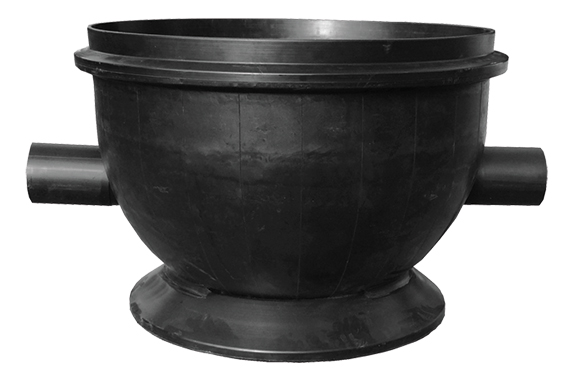

Fond plat
- Embouts ajustés aux canalisations.
- Hauteur 50 cm = Hauteur fil d’eau du fond de regard PE.
- Fond RPE DN 1000 avec embouts PE DE160-200-250-315 et DE400.
- SDR standard : SDR17 (autres SDR sur demande).
- Compatibles avec manchons E/S FRIAFIT.
- Base RB pour embouts PE > DE400 ou entrées/sorties spécifiques.
- Différents SDR possibles également

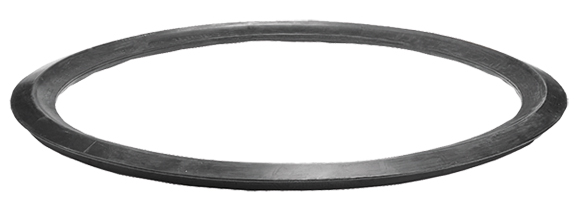

Joint d’étanchéité
- En EPDM (conformes à la norme NF EN 681-1).
- Les 2 joints élastomères nécessaires permettent d’assurer l’étanchéité même en cas d’ovalisation.
- “Jonction Triple Sécurité” capable de résister à une pression de 0,4 bar.
- Facilité d’installation sans outillage spécifique nécessaire.

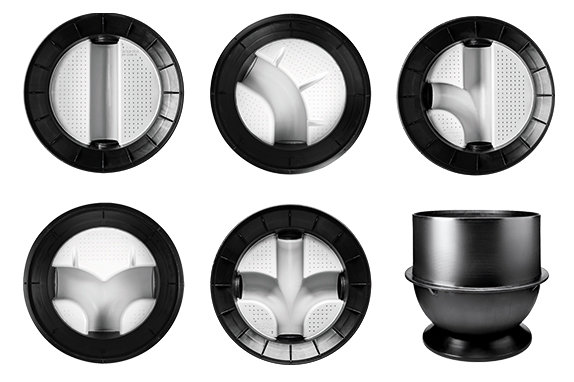

Cunette intégrée et adaptée
- 6 modèles standards de cunette disponibles.
- Cunette intégrée dans le fond de regard.
- Coloris gris clair et surface anti-dérapante pour faciliter l’inspection et le nettoyage.

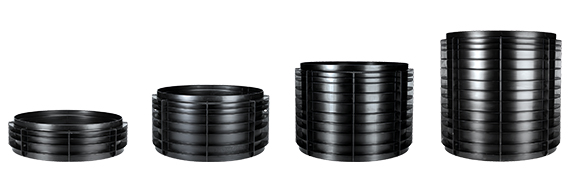

Rehausse
- 4 hauteurs disponibles : 25, 50, 75, 100 cm.
- Injection en PP.
- Rigidité annulaire 4 kN/m2 (2,0 kN/m2 requis selon la norme 13598-2), équivalent à un CR4.
- Nervures horizontales et verticales avec une distance importante pour une meilleure connexion avec le matériau de remblai (sécurité contre la poussée d’Archimède).
- Assemblage simple.
- Echelle intégrée.
- Sur demande : les rehausses en PE rotomoulées H 50 et H 100 cm permettent d’avoir un regard monolithique pour un ajustement sur-mesure selon les spécificités du chantier.

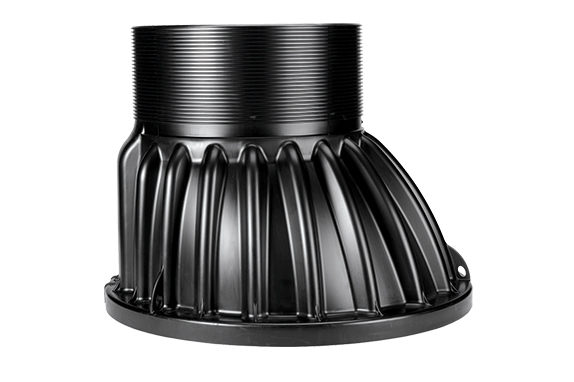

Cône de réduction
- Hauteur 75 cm.
- Nervures verticales pour surmonter la pression verticale.
- Echelle intégrée.
- Solide : test interne avec charge verticale de 10 T.
Notre offre
Nous créons des solutions durables et innovantes pour la gestion et le transport de l’eau ou de l’énergie.
Depuis une décennie, la notion de gestion patrimoniale des réseaux s’est imposée dans le petit cycle de l’eau (captage d’eau brute - traitement et distribution d’eau potable - collecte, traitement et rejet des eaux usées).
Le rendement des réseaux d’assainissement reste pourtant mal maîtrisé, alors que la qualité des eaux usées collectées a un impact important sur le rendement des stations de traitement.
Fiers d’avoir contribué à la diffusion des techniques d’électrosoudage pour les réseaux sous pression, découvrez dans notre brochure toutes nos solutions techniques modernes et durables pour améliorer la performance des réseaux d’eaux usées.
