Regards de visite pour les réseaux d’assainissement gravitaires
Regards de visite PP (Polypropylène)
Grâce à leur conception modulaire, les regards de visite en polypropylène sont conçus pour être installés pour des réseaux d’assainissement gravitaires transportant des eaux usées et/ou pluviales.
Les regards modulaires PP DN800 et PP DN1000 injectés répondent à toutes les configurations d’un réseau d’eaux usées jusqu’à 5 mètres de profondeur en
nappe phréatique et jusqu’à 6 mètres au moins hors nappe phréatique.
Solution performante et durable, le regard modulaire en PP injecté offre une alternative aux matériaux traditionnels en garantissant une parfaite résistance à la corrosion, à l’hydrogène sulfuré et aux différents chocs.
Les regards PP, une solution étanche et résistante
Il est important de limiter la perte des eaux usées lors de son transport pour préserver la nature des sols.
Les regards de visite en polypropène proposent une solution étanche et plus résistante à la corrosion face aux nombreuses conditions liés aux transports des eaux usées :
- La base des regards PP suit la norme EN 13598-2 et a été testée pour résister à 0.4 bar. Elle est adaptée aux zones inondables ou contre les remontées de nappe phréatique jusqu’à 5 mètres de profondeur.
- Les regards de visite PP résistent aux effluents chimiques, aux chocs et à une pression interne et externe de 0.4 ce qui garantit la performance des réseaux d’assainissement tout en évitant des dégâts par infiltration dans les sols.
- Les joints d’éléments à trois faces assurent l’étanchéité vers l’extérieur et l’intérieur.
- Le soudage par électrofusion pour les tubes et raccordements conformes aux normes DIN8077 et DIN8075.
Un accès sécurisé
Les échelles d’inspection permettent de faciliter l’accès à l'intérieur des regards de visite qui peuvent être installés jusqu’à une profondeur de 5 mètres de fil d’eau dans le cadre d’une utilisation avec une réhausse et une dalle de répartition.
Une conception conforme à la norme NF EN 13598-2
Certifiés NF EN 13598-2, les regards de visite PP mettent fin à l’hésitation entre le béton combiné et le plastique. Elles réunissent le faible poids, la durabilité, la flexibilité et l’étanchéité d’une chambre en plastique à faible prix.
Les regards de visite Aliaxis répondent aux normes en vigueur :
- Le fascicule 70-I préconise l’emploi d’un regard visitable tous les 80 mètres. Une chambre avec tampon amovible et réhausse d’au moins 800 mm de diamètre intérieur est nécessaire pour permettre l’accès par un opérateur lors de procédures de contrôle, critère retenu pour les regards de visite PP DN 1000.
- La norme NF EN 13598-2 aux systèmes de canalisations en plastique pour les branchements et les collecteurs d’assainissement enterrés sous pression, avec des spécifications relatives aux regards et boîtes d’inspection et de branchement.
Les tests permettant de répondre à la NF EN 13598-2 reposent sur les qualités
intrinsèques du PE :
- Testé pour 0,4 bar selon la norme NF EN 13598-2.
- Etanchéité garantie contre les remontées de nappe phréatique jusqu’à 4 mètres.
- Elasticité face aux charges roulantes.
- Déflection sous charge verticale sans fissure ni affaissement.
Les avantages :
- Facilité de mise en œuvre
- Les regards de visite modulaires bénéficient d’éléments manuportables dont le poids est inférieur à 60kg.
- Sécurité d'installation
- Aliaxis a développé un meilleur espacement des nervures pour plus de sécurité lors des soulèvements.
- Le produit propose aussi un joint triple sécurité unique et éprouvée.
- Résistance chimique à la corrosion
- Une solution sûre qui résiste aux agressions chimiques.
- Homogénéité du réseau
- Les tuyaux fabriqués à partir d’autres matériaux par exemple en argile sont raccordés à l’aide d’adaptateur standard.
- Etanche et durable
- Étanchéité et résistance dans les zones inondables et contre les remontées de nappes phréatique jusqu’à 5 mètres.
- Économique sur le long terme avec un cycle de vie d’une durée moyenne de 100 ans.
- Résistance à l’abrasion.
- Flexible et robuste
- Tous les composants ont été testés selon la norme NF EN13598-2 pour résister à des chocs et à une pression interne et externe de 0.4 bar garantissant une performance pour le réseau assainissement.
Composition
Chaque regard est personnalisable en hauteur afin de répondre au mieux à la profondeur nécessaire entre la surface et le fil d’eau.
Sa structure se compose des éléments suivants :
- Un fond plat en PP, avec cunette intégrée.
- 2 joints d’étanchéité entre les éléments à assembler.
- Une réhausse et un cône de réduction, dans lesquels des échelons sont intégrés.

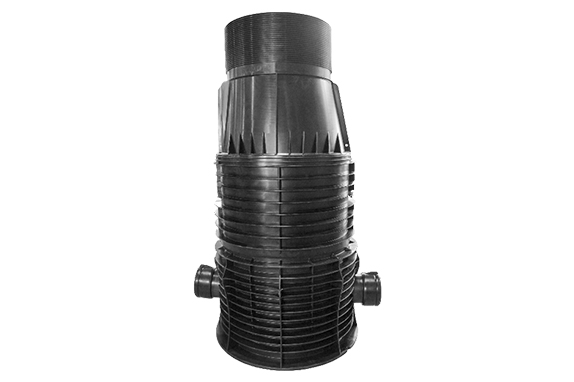

Le regard modulaire PP DN800
- Réhausses disponibles en deux hauteurs : 25 et 50 cm.
- Peu encombrant et parfait dans les centres villes.
- Cône DN 800/625 renforcé.
- 5 types de cunettes.

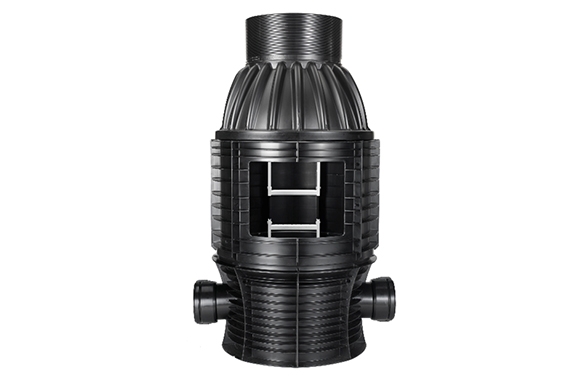

Le regard modulaire PP DN1000
- 4 hauteurs de réhausses : 25,50,75 et 100 cm.
- Fond stable et résistant avec emboitement PP à joint.
- 5 types de cunettes.
