Comprendre et réaliser un raccord PEHD enterré

Qu’est-ce qu’un raccord PEHD enterré ?

Un raccord PEHD (Polyéthylène Haute Densité) enterré est un élément de connexion permettant d’assembler des canalisations en PEHD destinées à être enfouies sous terre. Ce type de raccord est conçu pour répondre à des conditions d’utilisation exigeantes tout en assurant l’étanchéité et la durabilité des réseaux hydrauliques, gaziers et industriels.  Ce principe est largement utilisé dans de nombreuses configurations de réseaux enterrés industriels.

Grâce à la flexibilité et à la robustesse du PEHD, ce raccordement enterré résiste aux agressions chimiques, aux contraintes mécaniques, ainsi qu’aux variations de température et aux mouvements du sol.

À noter qu’un tuyau en polyéthylène peut également être assemblé avec d’autres types de raccords (raccord à visser, raccord union, raccord à compression, etc.).

Bon à savoir : Quel tuyau d'eau sous terre utiliser ?

Selon la nature du projet et le type de réseau (réseau AEP, EU, gravitaire ou par refoulement), la fonte ductile et le PVC pression peuvent être des alternatives au polyéthylène.
Mais alors pourquoi le PEHD ? Car il reste un des matériaux les plus polyvalents, durable et facile à mettre en œuvre !

Avantages du raccord PEHD pour les installations souterraines

Que ce soit pour une alimentation en eau ou une conduite de gaz, une canalisation enterrée n’est plus visible une fois mis en place, et le raccord du tube non plus.
Les raccordements nécessitent donc une attention toute particulière pour prévenir des risques de fuites et assurer la durabilité du réseau.

En ce sens, un raccord PEHD enterré offre de nombreux avantages :

1. Résistance mécanique et chimique : Le PEHD est insensible à la corrosion, aux produits chimiques et aux chocs mécaniques.
2. Étanchéité : les raccords PEHD sont conçus pour garantir une parfaite étanchéité, notamment avec les solutions électrosoudables (raccords à souder par électro soudage)
3. Flexibilité et adaptabilité : Ce matériau absorbe les déformations du sol et limite les risques de fissures ou de ruptures.
4. Durée de vie prolongée : Les raccords PEHD peuvent durer plusieurs décennies sans altération de leurs propriétés.
5. Installation facilitée : Légers et maniables, ces raccords simplifient la mise en œuvre et permettent de gagner du temps sur le chantier.

Quand et pourquoi opter pour un raccord PEHD enterré ?

Compte tenu de ses avantages techniques, le raccord PEHD enterré s’impose pour diverses utilisations :

• Pour les réseaux d’adduction d’eau potable, d’assainissement et de gaz.
• Dans les zones soumises à des contraintes mécaniques ou des mouvements de sol.
• Lorsqu’une durabilité maximale et une étanchéité parfaite sont requises.
• Pour des installations souterraines où l’entretien et les interventions sur les conduites sont limités.
• Pour gagner du temps à la pose des canalisations avec des raccords rapides et faciles à mettre en œuvre
• Pour plus de performances, en variante à des matériaux plus traditionnels comme les raccords en laiton, fonte ou PVC.

Les différents types de raccords PEHD enterrés

Plusieurs modèles de raccordements s’adaptent aux canalisations polyéthylène enterrées.
Le choix du raccord PEHD enterré repose sur différents critères comme :

• Le type de fluide transporté (eau potable ou non, gaz, eaux usées, chimique, industriel etc.)
• La pression de service de la conduite (exprimée en Bars)
• Le matériau de la tuyauterie à raccorder (PEHD, PVC, Polypropylène, acier, etc.)
• La technique de mise en œuvre (raccord à compression, à souder ou à sertir)

Entre raccords à compression, à souder ou à sertir, chaque solution répond à des besoins spécifiques.

Raccords de jonction auto-butés

Les raccords  PUSH-FAST® sont une solution rapide et efficace pour assembler des tuyaux PEHD.
Ils permettent un montage par simple emboîtement, sans soudure ni outillage complexe.

Les principaux avantages d’un raccord PEHD enterré :

• Peut être posé malgré des conditions difficiles (intempéries, galeries difficiles d’accès ou inondables, pose en encorbellement, etc.)
• Raccord verrouillable et auto-butée ne nécessitant aucun outillage
• Raccordement idéal pour une cadence de pose élevée (jusqu’à 1km de canalisation par jour)

Raccords électrosoudables

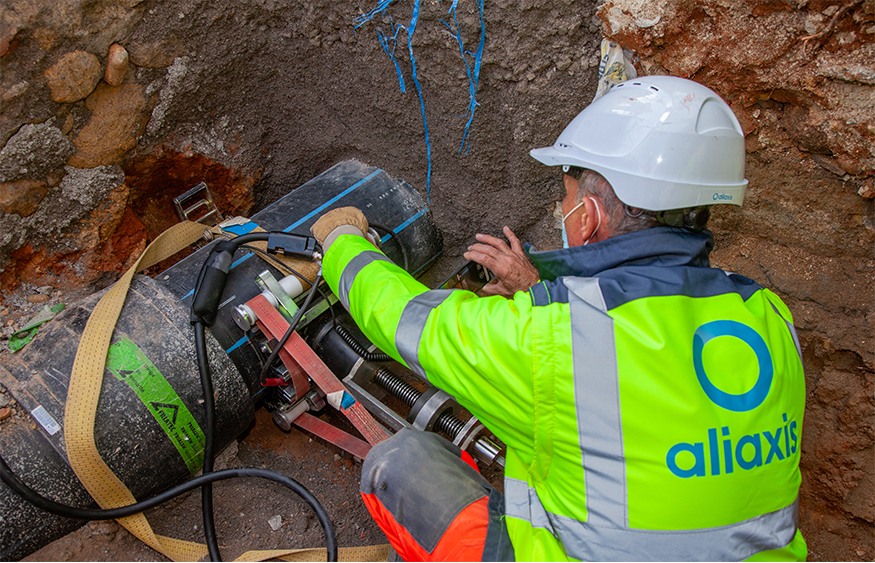

Les raccords électrosoudable FRIALEN®   reconnus comme des raccords de sécurité, assurent une jonction permanente, durable (non démontable) et parfaitement étanche pour l’assemblage des tubes PEHD. Les manchons de raccordements sont dotés de la technologie de spires affleurantes chauffantes permettant la soudure par électro-soudage des deux extrémités à l’aide d’un automate de soudage.

Contrairement à l’idée reçue selon laquelle le raccord constitue souvent un point faible d’un réseau enterré, les raccords électrosoudés FRIALEN® deviennent ici un point fort : ils renforcent la fiabilité globale de l’installation, tout en assurant une sécurité maximale.

Selon le type de réseau et des contraintes du projet, les longueurs de PE peuvent être soudées « bout à bout » (sans raccord).

Les principaux avantages d’un raccord PEHD enterré à souder :

• Une étanchéité garantie par la suppression des joints entre les tuyaux et les différents raccords (coudes, vannes, tés de dérivation, etc.)
• Réduction des risques de fuites et optimisation des réseaux d’adduction d’eau potable
• Raccords durables et résistants à la corrosion permettant de réduire les coûts de maintenance

Raccords mécaniques et à sertir

Les raccords à sertir en laiton sont principalement utilisés pour les petits diamètres (Ø 25, 32, 40 mm) et conviennent bien aux installations domestiques en PEHD, grâce à leur mise en œuvre rapide et leur excellente étanchéité.

Pour les réseaux d’eau ou les infrastructures enterrées nécessitant des connexions entre matériaux différents, la gamme universelle FRIACORE développée par Aliaxis constitue une solution de référence.

Ces raccords mécaniques ne sont pas eux-mêmes en PEHD, mais sont conçus pour assurer la transition entre différents types de matériaux. Ils permettent ainsi de raccorder et de réparer des conduites de matériaux variés, tel un tube fonte vers un tube PEHD, tout en assurant une résistance mécanique élevée et une étanchéité durable, même en conditions de pose difficiles.

Avantages : une compatibilité multi-matériaux, un montage rapide sans outillage spécifique, une excellente résistance à la pression, aux vibrations et aux coups de bélier.
