Raccords mécaniques pour tubes PE d 20 à 63 mm
Avec la technologie « Emboîtez - Serrez », Magnum 3G® propose un raccord à compression compact, performant et facile à mettre en oeuvre pour tous les tubes polyéthylène.
Un concept unique : Slide&Tighten

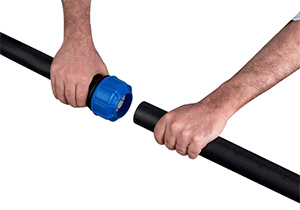

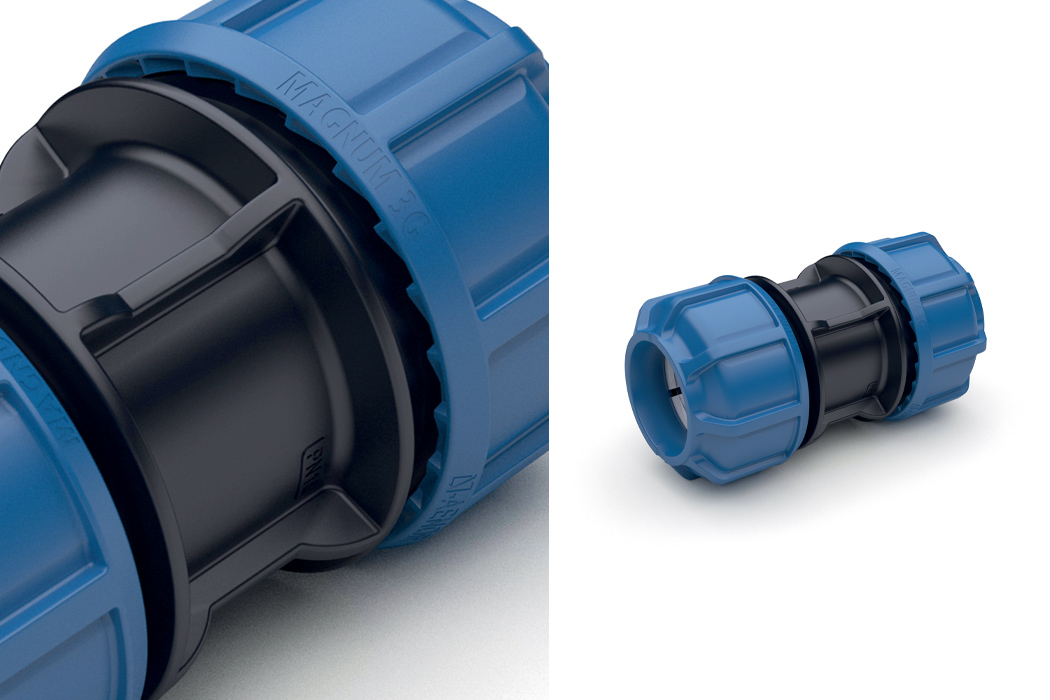

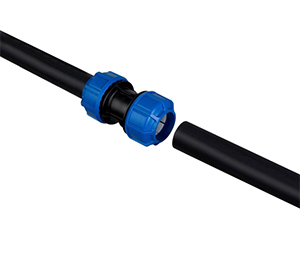

Grâce au profil unique de sa bague de verrouillage, Magnum 3G® est livré prêt à l’emploi et coulisse sans effort sur le tube pour faciliter mise en place et montage à blanc.
L’étanchéité est réalisée par compression du joint lors du serrage ; au repos, le joint ne résiste pas à l’insertion du tube et ne risque pas d’être blessé. Toute tentative de démontage sous pression se soldera par l’apparition d’une légère fuite, sans risque de déboîtement intempestif.

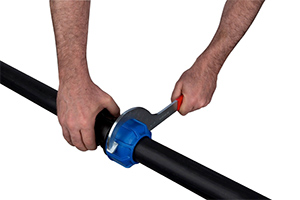

La mise en butée des écrous indique la fin du serrage. 1 tour ½ suffit à serrer ou desserrer ; en cas de démontage accidentel, la bague et le joint restent prisonniers de leur logement, évitant tout risque de perte.
La mise au contact de l’écrou avec le corps fournit une indication visuelle sans ambiguïté du bon serrage.
Plus la pression interne est élevée, plus le joint s’écrase, renforçant l’étanchéité.
Magnum 3G® réussit l’exploit d’être parmi les solutions les plus compactes tout en préservant passage intégral et ergonomie.
Avantages des raccords à compression Magnum 3G
- Pas de préparation des tuyaux.
- Étanchéité dynamique.
- Passage intégral.
- Compacité.
- ACS
- Insensible aux UV et à la corrosion
Détails techniques
Mise en œuvre du robinet de compteur composite « 3G » pour branchements d’eau potable
Le robinet 3G d’Aliaxis est un robinet de compteur qui contribue à l'amélioration du rendement des réseaux ; il s’adresse aux canalisateurs, qui mettent en œuvre les produits, aux exploitants de réseaux ainsi qu’aux maîtres d'ouvrage (collectivités).
Cette solution a été développée à la demande de Suez Eau France pour permettre un meilleur contrôle des coûts et garantir la pérennité technique et sanitaire des réseaux d’eau. Le robinet de compteur 3G fait appel, côté tube de branchement, à la technologie 3G éprouvée depuis plus de 10 ans grâce au profil unique de sa bague de verrouillage. La jonction 3G est prête à l’emploi et coulisse sans effort sur le tube pour faciliter mise en place et montage à blanc. Plus la pression interne est élevée, plus le joint s’écrase : l’étanchéité est ainsi renforcée.
Magnum HCR : plus robuste que du laiton

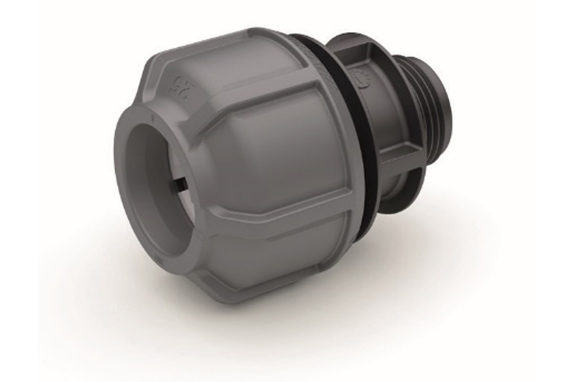

Pour la fontainerie la gamme Magnum 3G se décline avec un corps en PPS et des filetages et taraudages cylindriques (étanchéité avec joint plat en fond de gorge) pour une meilleure résistance mécanique (raccordement sur des accessoires métalliques) et chimique (désinfectants chlorés.
Gamme et dimensions

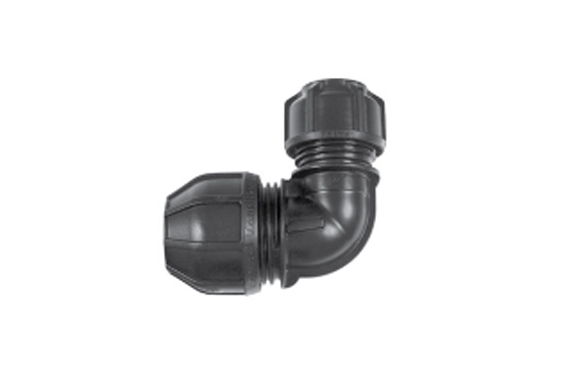

Magnum HCR est disponible en manchons et coudes d’adaptation pour tubes en PE diamètre 20, 25 ou 32 mm avec des filetages et taraudages de ½’’ à 1-¼’’.
Raccords universels de transition et de réparation UTC
La gamme de raccords de transition universels Philmac UTC® permet de réparer aisément les matériaux de branchement anciens (galva, inox, cuivre, plomb, PVC) ou de les remplacer avec des tubes standard en PE.
LES ATOUTS PHILMAC UTC
- Raccord unique pour 6 matériaux.
- Jusqu’à 7 mm de tolérance au diamètre.
- ACS.
Bâtie sur la même technologie « Emboîtez - Serrez » que le raccord 3G, la solution Philmac UTC® apporte une fl exibilité opérationnelle totale grâce à ses inserts d’ancrage en inox.
L’étanchéité et la robustesse des technologies 3G et UTC ont été validées dans les conditions les plus extrêmes : tuyau couvert de boue, gel-dégel (-25 °C), température (12,8 bar à 40 °C pendant 1000 h), flexion à 180° du tube sous pression, surpression jusqu’à éclatement du tube (à 57 bar), etc.
CARACTÉRISTIQUES
- Pour tubes PE tous SDR d 16 à 63 mm.
- Pour tubes rigides diamètre ext. 15 à 61 mm.
- Pression de service : 12,5 bar à 20 °C.
- Corps en PP.
- Bagues POM / inox.
- Écrou en POM.
- Joints NBR.
- Filetages coniques et taraudages cylindriques pas du gaz (ISO 7-1).
