Les raccords universels

Depuis plus de 50 ans, Straub®  est leader mondial des solutions de raccordement pour tous types de tube.

Ces performances reposent sur la déclinaison de deux concepts :

  • Un  effet  d’étanchéité  progressif,  obtenu  grâce  à  un  profil  de  joint exclusif et breveté.
  • Pour les jonctions verrouillées, un effet d’ancrage progressif.
Straub

Avantages de la solution raccords mécaniques STRAUB®

En adaptant ces technologies, les raccords Straub® apportent :

  • Une  solution universelle pour raccorder tous types de tubes en acier, acier inoxydable, cuivre, fonte grise, fonte ductile, fibro-ciment, béton, plastiques et PRV.
  • Un montage simple et rapide.
  • Une étanchéité totale en pression comme en dépression.
  • Un encombrement et un poids réduits.
  • Une jonction verrouillée sur les aciers, cuivres, plastiques et PRV.
  • Une absorption des vibrations, coups de bélier et bruits.
  • Une tolérance angulaire et axiale.
  • Une compatibilité chimique étendue, seule la manchette étant en contact avec le fluide.
straub
ACS

Détails techniques

Caractéristiques techniques

  • Corps Inox 316L/ou similaire.
  • Boulonnerie Inox A4-80.
  • Du d 26,9 au d 4064 mm.
  • Pression maximale de service de 1 à 67 bar suivant spécifications et diamètres.
  • T empérature -30°C à +180°C.
  • Joints EPDM; NBR; H-NBR; FPM/FKM.
  • Tolérance angulaire jusqu’à 5°.
  • Option protection incendie possible

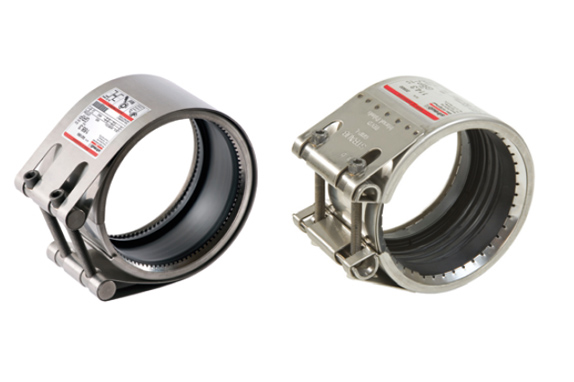

Le raccord autobuté pour tous les tubes métalliques

GRIP / STEP-GRIP

  • Grip d 21,3 à 711,2 mm.
  • Step-Grip d 48,8 à 168,3 mm
  • Pression maximale de service
  • de 1 à 64 bar selon le diamètre.
  • Température - 20 à + 180 °C.
  • Joint : EPDM/NBR/FPM.
Documentation technique
Le raccord de jonction métallique universel
Le raccord autobuté pour tous tubes métallique

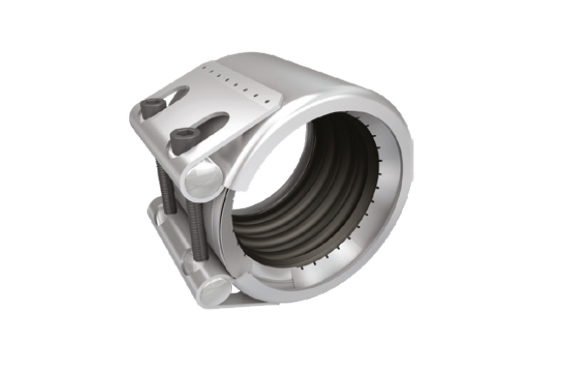

Le raccord autobuté pour tous tubes métalliques lors de sollicitations extrêmes.

METAL-GRIP

  • d 30,0 à 609,6 mm.
  • Pression maximale de service
  • de 5 à 67 bar selon le diamètre.
  • Température - 30 à + 100 °C.
  • Joint : EPDM/NBR.
Documentation technique

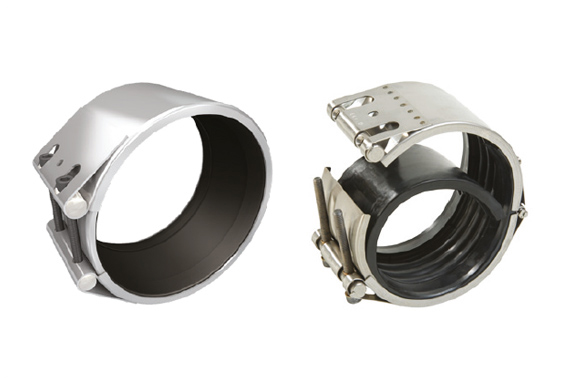

Le raccord autobuté universel pour tubes plastiques ou transition avec les tubes métalliques.

COMBI-GRIP / PLAST-GRIP

  • d 40 à 355 mm.
  • Pression maximale de service
  • de 16 bar selon le diamètre.
  • Température - 20 à + 100 °C.
  • Joint : EPDM/NBR.
Documentation technique
straub
straub

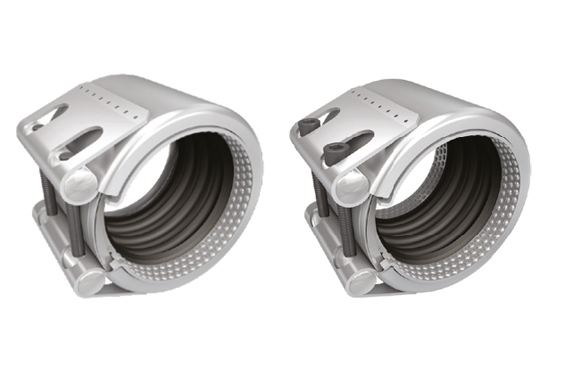

Le raccord polyvalent pour les diamètres et les matériaux les plus variés.

FLEX / OPEN-FLEX / STEP-FLEX

  • d 48,3 à 4064 mm.
  • Pression maximale de service
  • de 1 à 25 bar selon le diamètre.
  • Température - 20 à + 180 °C.
  • Joint : EPDM/NBR/FPM.
Documentation technique
